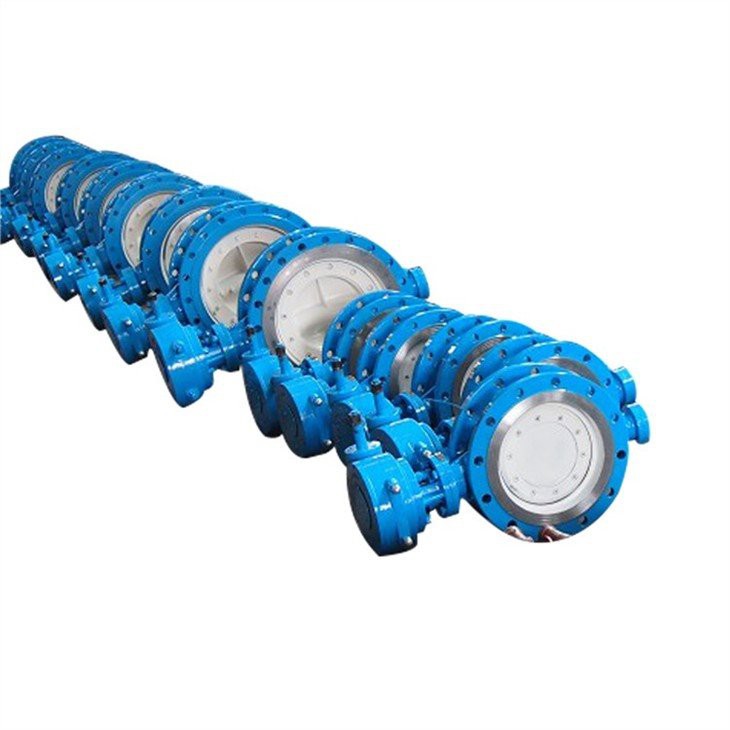

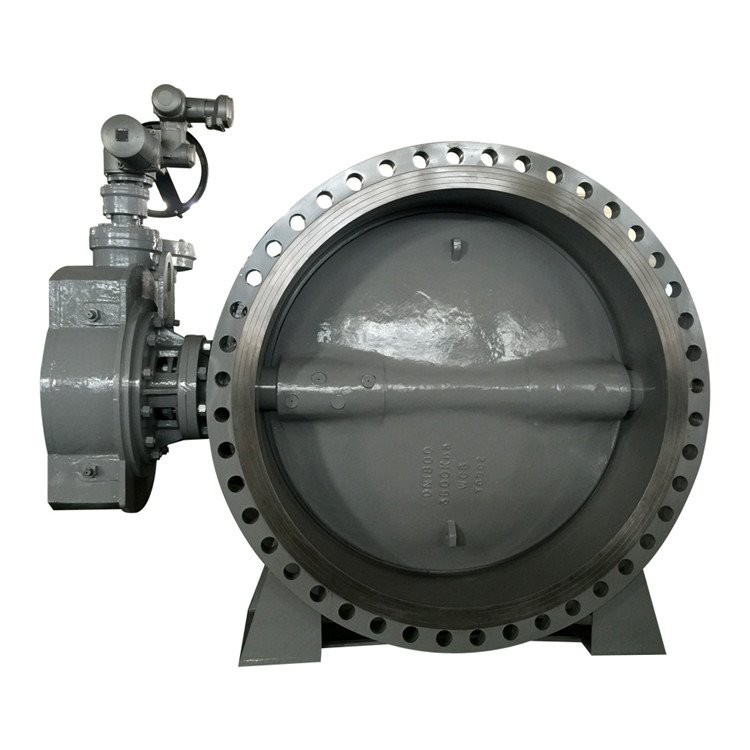

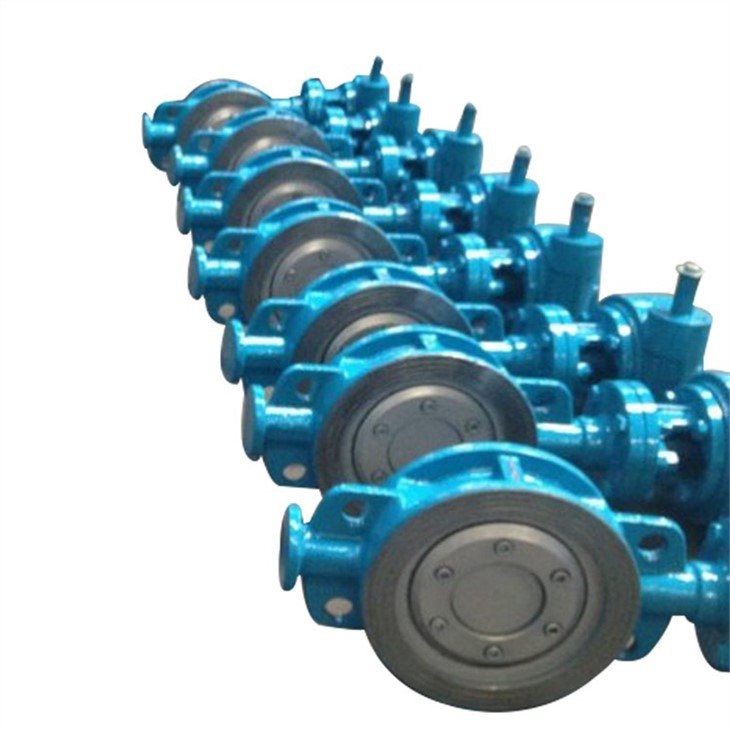

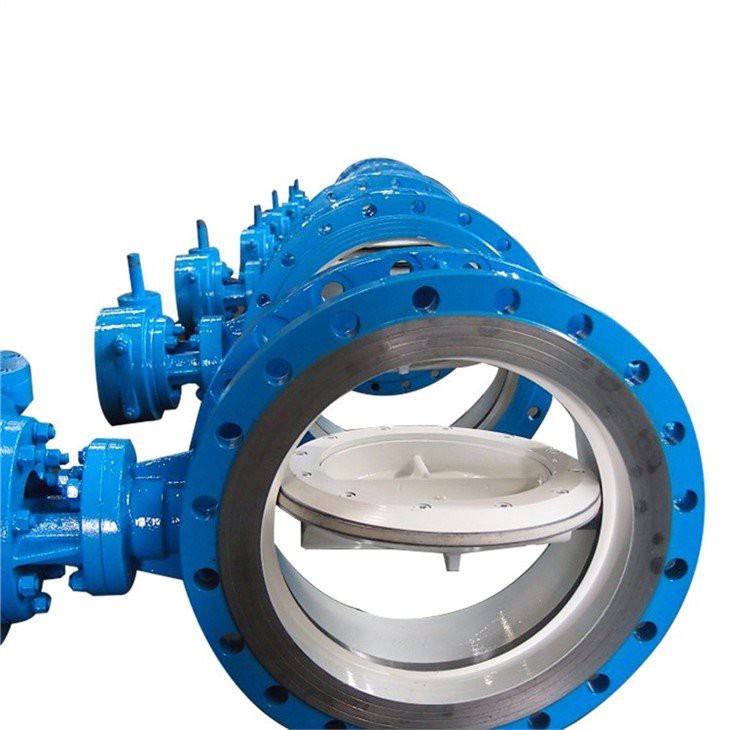

ট্রিপল অফসেট ইপিডিএম প্রজাপতি ভালভ
এর স্ট্রাকচারাল বৈশিষ্ট্যটি হ'ল ডাবল একসেন্ট্রিক ভালভ স্টেম অক্ষের অবস্থানটি যখন তুচ্ছ, তিতলি প্লেট সিলিং পৃষ্ঠের শঙ্কু অক্ষটি দেহের সিলিন্ডার অক্ষের সাথে আবদ্ধ হয়, তৃতীয় উদ্দীপনা পরে, প্রজাপতির প্লেটের সিলিং বিভাগটি তদ্ব্যতীত নয়, এটি একটি সত্য বৃত্ত তবে একটি উপবৃত্ত, এবং সিলিং পৃষ্ঠের আকৃতি অতএব অসামান্য, এর একপাশে শরীরের কেন্দ্ররেখার দিকে ঝুঁকানো এবং অন্যদিকে শরীরের কেন্দ্ররেখার সমান্তরাল। ট্রিপল এক্সেন্ট্রিক ইপিডিএম সিলের বৃহত্তম বৈশিষ্ট্যটি এটি মৌলিকভাবে সিলিং কাঠামো, অবস্থান সিলিং, তবে টর্শন সিল পরিবর্তন করে, সিলিংয়ের প্রভাব অর্জনের জন্য ভালভের আসনের ইলাস্টিক বিকৃতি এবং ভালভের আসনের যোগাযোগের পৃষ্ঠের চাপের উপর নির্ভর করে। এটির একটি সাধারণ কাঠামো এবং সহজ রক্ষণাবেক্ষণ রয়েছে। সহজ ইনস্টলেশন, শূন্য ফুটো এবং অন্যান্য বৈশিষ্ট্য।
ডিজাইন বৈশিষ্ট্য {{0}
1. প্রজাপতি প্লেট একটি প্রবাহিত কাঠামো গ্রহণ করে, এবং মাঝারি প্রবাহ প্রতিরোধের সহগ ছোট হয়
2. ভালভ প্লেটের সিলিং পৃষ্ঠটি ইপিডিএম উপাদান গ্রহণ করে, যা ক্ষয় করা সহজ নয় এবং ভাল সিলিং কর্মক্ষমতা রয়েছে।
৩. সিলিং কাঠামোটি তিনটি-উদ্বেগের কঠোর সিলিং কাঠামো গ্রহণ করে, যথা: র্যাডিয়াল অদ্ভুততা, অক্ষীয় উত্সাহ এবং কৌণিক এককেন্দ্রিকতা। এটি ভাল্বের খোলার বা বন্ধ হওয়ার সময় ঘর্ষণকে হ্রাস করে, ভালভটি খোলার এবং নমনীয়ভাবে বন্ধ হওয়ার বিষয়টি নিশ্চিত করে এবং ভালভটি বন্ধ করা হয়, সীলটি আরও কঠোর হয়। ভালভটি খোলার পরে, সিলিং পৃষ্ঠটি দ্রুত মুক্তি হয়, পরিধান হ্রাস করে এবং পরিষেবা জীবন বাড়িয়ে তোলে।
৪. ইপিডিএম নমনীয় হওয়ায় এটি দ্রুত বিচ্ছিন্ন করা যায়, অপারেটিং টর্কটি ছোট, এবং এটি ম্যানুয়াল অপারেশন, নমনীয়, সুবিধাজনক এবং শক্তি-সঞ্চয়।
ডিজাইন স্ট্যান্ডার্ড {{0}
· ডিজাইন: এপিআই 609
Face মুখোমুখি: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558
· ফ্ল্যাঞ্জ শেষ: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44
T বোতাম-ldালাইয়ের সমাপ্তি: ASME B16.25
· পরীক্ষা: API598
· ফায়ার সেফ: API607 / API6FA
প্রযুক্তিগত নির্দিষ্টকরণ {{0}
· আকার: 2 "~ 80" (DN50 ~ DN2000)
· শ্রেণি: 150LB / PN6 ~ পিএন 25
Ection সংযোগ: ডাবল ফ্ল্যাঞ্জ / বাট ওয়েল্ড / লগ / ওয়েফার
· অপারেশন: কৃমি গিয়ার / বায়ুসংক্রান্ত অ্যাকিউউটর / বৈদ্যুতিক অ্যাক্টুয়েটর
· তাপমাত্রা: -100 ~ 180 ℃
· আবেদন: সমুদ্রের জল / জল সরবরাহ পরিষেবা / রাসায়নিক / পৌর জল
উপাদান বিকল্প {{0}
· বডি জিজি অ্যাম্প; ডিস্ক: কার্বন ইস্পাত (ডাব্লুসিবি, এলসিবি)
· স্টেইনলেস স্টিল (সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম) /
Up দ্বৈত স্টেইনলেস স্টিল (4 এ, 5 এ, 6 এ) /
· হস্টেলয় অ্যালোয় (এন -12 এমভি, সিডাব্লু -12 এমডাব্লু, সিডাব্লু -2 এম) /
· ইনকোনেল খাদ (সিওয়াই -40, সিডাব্লু -6 এমসি) /
· মনেল খাদ (M35-1) /
· অ্যালুমিনিয়াম ব্রোঞ্জের মিশ্রণ (C95400, C95500, C95800, AB2C)
M স্টেম: এসএস 420 / 17-4PH / F51 / F53 / এক্সএম-19 / মোনেল-কে 500 / ইনকনেল -625 / হস্টেলয় -276 / টাইটানিয়াম
· সফট সিলিং P (পিটিএফই, আরপিটিএফই, ইপিডিএম)
· দেহ আসন: 13 সিআর সার্ফিং / এসএস 304 সার্ফেসিং / এসএস 316 সার্ফেসিং / এসটিএল সার্ফেসিং
