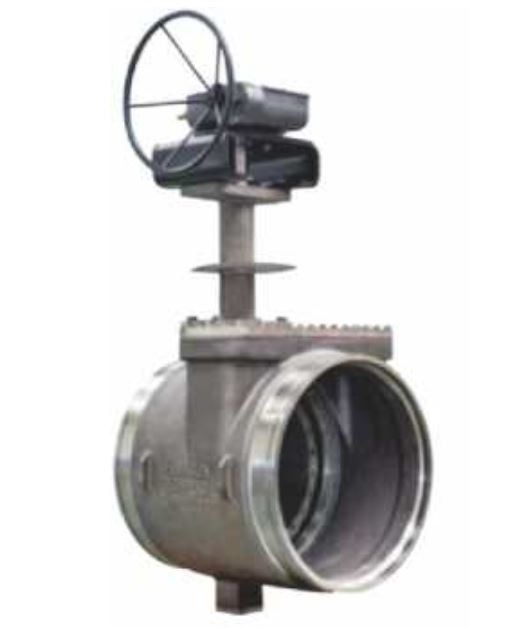

ক্রিওজেনিক বাটারফ্লাই ভালভ

ক্রায়োজেনিক প্রজাপতি ভালভ হ'ল একটি সাধারণ ভালভ যা নিম্ন তাপমাত্রার মাঝারি ক্ষেত্রে কাজ করে। প্রক্রিয়া এবং সিল স্ট্রাকচারের উন্নতি করে নিউলোটোক কম তাপমাত্রায় পরিবেশে ভালভের তাপীয় প্রসারণ এবং সংকোচনের সমস্যা সমাধান করে। সাধারণ নিম্ন তাপমাত্রার মাঝারিটি অন্তর্ভুক্ত করে: তরল অ্যামোনিয়ার তাপমাত্রা -269 ℃, হাইড্রোজেনের তাপমাত্রা -254 is, তরল অক্সিজেনের তাপমাত্রা -196 ℃, তরল অক্সিজেনের তাপমাত্রা -183 ℃, এবং তাপমাত্রা থাকে তরল প্রাকৃতিক গ্যাস -162 ℃ হয়। এই মিডিয়া আউটপুট লিকুইড ক্রায়োজেনিক মিডিয়া যেমন ইথিলিন, তরল অক্সিজেন, তরল হাইড্রোজেন, তরল প্রাকৃতিক গ্যাস, তরল পেট্রোলিয়াম পণ্য ইত্যাদি, কেবল জ্বলনীয় এবং বিস্ফোরক নয়, তাপমাত্রা বৃদ্ধি পেলে গ্যাসিফাই হয় এবং চলমান সময়টি কয়েকগুণ বেড়ে যায় during গ্যাসিফিকেশন

ক্রায়োজেনিক ভালভের কঠোর কাজের শর্ত রয়েছে। তাদের কার্যকরী মিডিয়াগুলির বেশিরভাগই জ্বলনযোগ্য, বিস্ফোরক এবং অত্যন্ত ব্যাপ্ত উপাদান। সর্বনিম্ন কাজের তাপমাত্রা -269 reach এ পৌঁছাতে পারে এবং সর্বাধিক কাজের চাপ 10MPa এ পৌঁছতে পারে। সুতরাং, ক্রায়োজেনিক ভালভের নকশা, উত্পাদন এবং পরিদর্শন সাধারণ উদ্দেশ্য ভালভের তুলনায় বেশ আলাদা different অতএব, আমরা ভালভের তাপমাত্রা এবং পরিষেবা জীবন নিশ্চিত করার জন্য সিলগুলি প্রসারিত ও সমানভাবে চুক্তি করার জন্য কম-তাপমাত্রা প্রতিরোধী ধাতব থেকে ধাতব কাঠামো, বহু-উত্সাহী ঘর্ষণবিহীন পেটেন্ট ডিজাইন, দুর্দান্ত নিম্ন-তাপমাত্রা পরীক্ষা এবং দুর্দান্ত প্রযুক্তি গ্রহণ করি।

সাধারণত, ক্রিওজেনিক ভালভের অপারেটিং শর্ত অনুসারে, ডিজাইন কাজের জন্য নিম্নলিখিত প্রয়োজনীয়তাগুলি সামনে রেখে দেওয়া হয়:

1) ভালভ এবং এর উপাদানগুলির কম তাপমাত্রা মাঝারি এবং পরিবেষ্টিত তাপমাত্রা (সাধারণত 10 বছর বা 35000 ~ 50000 চক্র) এর অধীনে দীর্ঘ সময় ধরে কাজ করার দক্ষতা থাকতে হবে;

2) কম তাপমাত্রার মাধ্যমের সাথে তুলনা করলে ভাল্ব একটি উল্লেখযোগ্য তাপ উত্স হয়ে উঠবে না। এটি কারণ তাপের প্রবাহ তাপ দক্ষতা হ্রাস করবে, এবং খুব বেশি তাপ প্রবাহও ভালভের অভ্যন্তরে নিম্ন তাপমাত্রার মাঝারিটি বাষ্পীভূত হতে পারে, অস্বাভাবিক চাপ বাড়ায় এবং বিপদ ঘটায়;

3) নিম্ন তাপমাত্রার মাঝারিটির হ্যান্ড হুইলটির অপারেশন কর্মক্ষমতা এবং প্যাকিংয়ের সিলিং কর্মক্ষমতাতে কোনও ক্ষতিকারক প্রভাব ফেলতে হবে না;

4) ক্রাইওজেনিক মাধ্যমের সাথে সরাসরি যোগাযোগে ভালভ সমাবেশের কাঠামোর সাথে সম্পর্কিত বিস্ফোরণ-প্রমাণ এবং ফায়ার-প্রুফ প্রয়োজনীয়তাগুলি পূরণ করা উচিত;

5) কম তাপমাত্রায় কাজ করা ভালভ অ্যাসেমব্লিকে লুব্রিকেট করা যায় না, তাই ঘর্ষণ অংশগুলি আঁচড়ানো থেকে রোধ করার জন্য ব্যবস্থা গ্রহণ করা দরকার।

ডিজাইন বৈশিষ্ট্য {{0}

1. ভালভ শরীর এবং সমস্ত অংশের কম তাপমাত্রার চিকিত্সা: এটি তাপমাত্রা পরিবর্তনের ফলে সংক্রমণ এবং সংকোচনের সম্পূর্ণভাবে প্রতিরোধ করতে পারে। তদতিরিক্ত, তাপমাত্রার পরিবর্তনের কারণে ভালভ আসনের কাঠামো স্থায়ীভাবে বিকৃত হবে না।

2. দীর্ঘ ঘাড়যুক্ত বনেট কাঠামো গ্রহণ: ভালভ কভারের ঘাড়ের দৈর্ঘ্য বিএস 6364 বা এমএসএস এসপি -134 অনুসারে নির্ধারিত হয়; এই পদ্ধতিটি পরীক্ষা বা ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে সীমাবদ্ধ উপাদান বিশ্লেষণ দ্বারা যাচাই করা হয়েছে।

ঘাড় দীর্ঘ। এর উদ্দেশ্য স্টফিং বাক্সটি রক্ষা করা। কারণ স্টাফিং বাক্সের টানটানতা ক্রায়োজেনিক ভালভের অন্যতম চাবিকাঠি। এই অঞ্চলে যদি কোনও ফুটো হয় তবে এটি শীতল প্রভাবকে হ্রাস করবে এবং তরল গ্যাসটি বাষ্পীভবনের কারণ হবে to এটি হ'ল কারণ তাপমাত্রা কম তাপমাত্রায় হ্রাস পাওয়ার সাথে সাথে প্যাকিংয়ের স্থিতিস্থাপকতা ধীরে ধীরে অদৃশ্য হয়ে যায় এবং অ্যান্টি-ফুটো কার্যকারিতা হ্রাস পায়। মাধ্যমের অনুপ্রবেশের কারণে, প্যাকিং এবং ভালভ হিমায়িত হয়, যা ভালভ স্টেমের স্বাভাবিক ক্রিয়াকে প্রভাবিত করে এবং ভালভ স্টেমটি উপরে এবং নীচে সরানো হয়। প্যাকিংটি স্ক্র্যাচ করা হয়েছে, মারাত্মক ফুটো হওয়ার কারণ। অতএব, ক্রায়োজেনিক ভালভ অবশ্যই একটি দীর্ঘ-গলা ভালভ কভার স্ট্রাকচার গ্রহণ করতে হবে। তদাতিরিক্ত, দীর্ঘ ঘাড়ের কাঠামো ঠান্ডা শক্তির ক্ষতি প্রতিরোধ করতে ঠান্ডা নিরোধক উপাদানটি বাতাস করতেও সুবিধাজনক

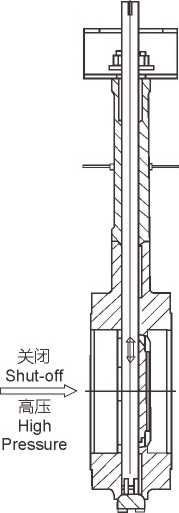

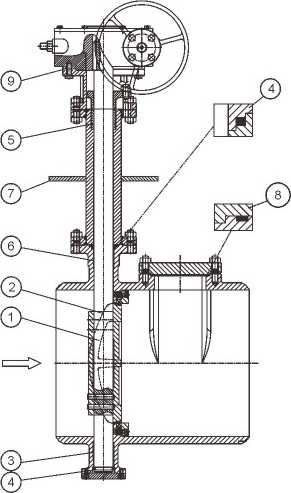

৩. দীর্ঘ ঘাড়ের ভালভ কভারের ঘাড়ের দৈর্ঘ্য এল (চিত্র 1 দেখুন) যেমন উপাদানগুলির তাপীয় পরিবাহিতা, তাপ পরিবাহিতা অঞ্চল এবং পৃষ্ঠের তাপ অপসারণ সহগ হিসাবে কারণগুলি অনুসারে নির্ধারিত হয়। একই সময়ে, এটি ঠান্ডা নিরোধক বেধের প্রয়োজনকে সন্তুষ্ট করে। ঘাড় দৈর্ঘ্য পরীক্ষা পদ্ধতি দ্বারা প্রাপ্ত করা যেতে পারে। সারণী 1 হ'ল স্ট্যান্ডার্ড ক্রায়োজেনিক ভালভ অপারেটিং তাপমাত্রা এবং ঠান্ডা নিরোধক উপাদানের বেধ বিবেচনায় লং ঘাড় ভালভ কভারের ঘাড় দৈর্ঘ্য।

৪. অনলাইনে রক্ষণাবেক্ষণের জন্য ম্যানহোল ডিজাইন, দ্রুত বিচ্ছিন্নকরণ এবং ভালভের আসন এবং ডিস্ক সিল সমাবেশের সমাবেশ সহ নিউলটোক প্রজাপতি ভালভকে বিশেষ সরঞ্জামগুলি ছাড়াই বিচ্ছিন্ন এবং পুনরায় সংযুক্ত করা যেতে পারে।

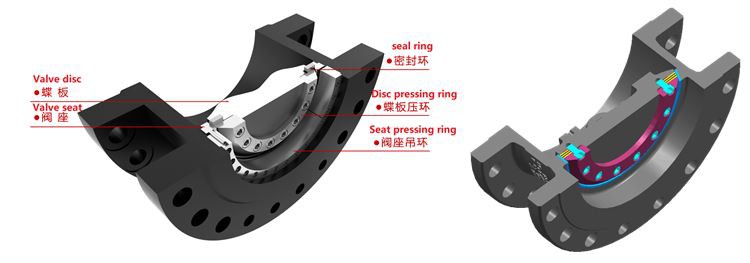

৫. প্রতিস্থাপনযোগ্য ভালভের আসন এবং সিলের রিং ডিজাইনের কারণে পুরো মেশিনটি সীল পরিধানের কারণে ফি প্রতিবেদন করতে এবং ব্যবহারের ব্যয় হ্রাস করবে না;

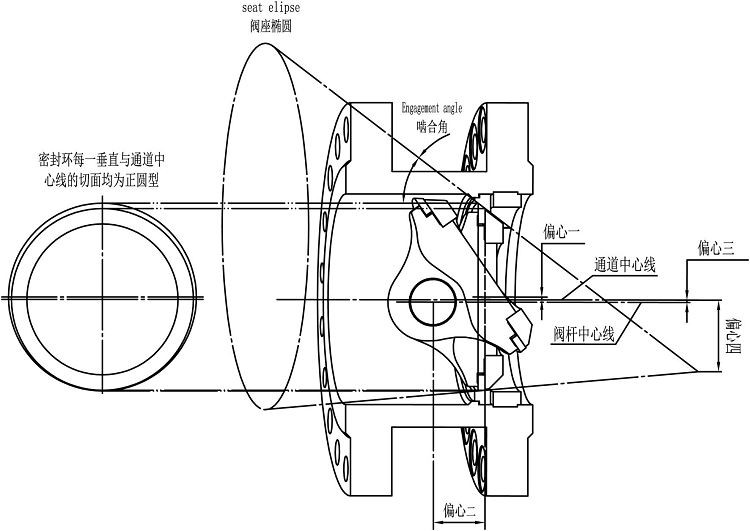

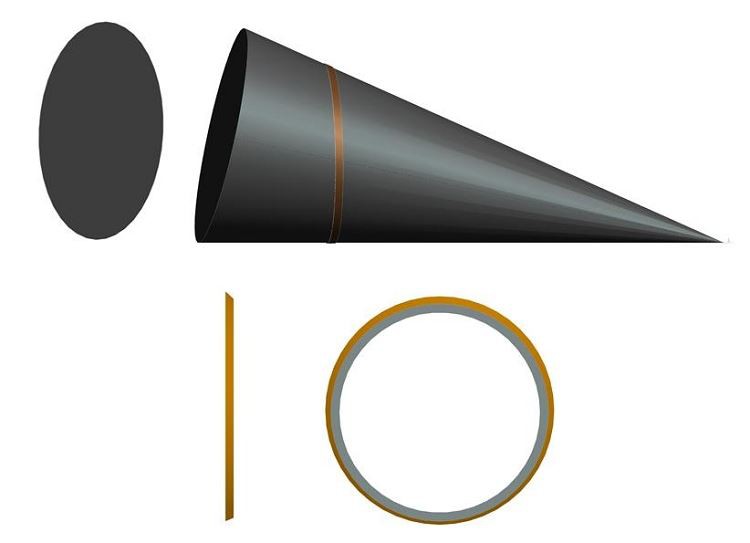

6. ভালভের আসন এবং সিলিং রিংটি একটি বহু-উদ্ভট ফ্রিক্সলেস কাঠামো এবং এসটিএল সিলিং পৃষ্ঠ গ্রহণ করে: মাল্টি-এক্সেন্ট্রিক নকশাটি সিলিং রিংয়ের তাপীয় প্রসারণ এবং শীতল সংকোচনকে আরও অভিন্ন করে তোলে, সিলটি আরও স্থিতিশীল এবং জীবন দীর্ঘায়িত হয় । ক্রায়োজেনিক ভালভের সমাপ্তি অংশটি এসটিএল সিলিং পৃষ্ঠকে গ্রহণ করে। নরম সিলিং কাঠামো কেবল ক্রিওজেনিক ভালভের জন্য উপযুক্ত যার তাপমাত্রা পিটিএফইর বৃহত প্রসারিত সহগ এবং কম তাপমাত্রায় ভঙ্গুরতার কারণে temperature70 than এর চেয়ে বেশি। পলিট্রিফ্লুওরোথিলিন -162 ° C তাপমাত্রায় ক্রিওজেনিক ভালভের জন্য ব্যবহার করা যেতে পারে।

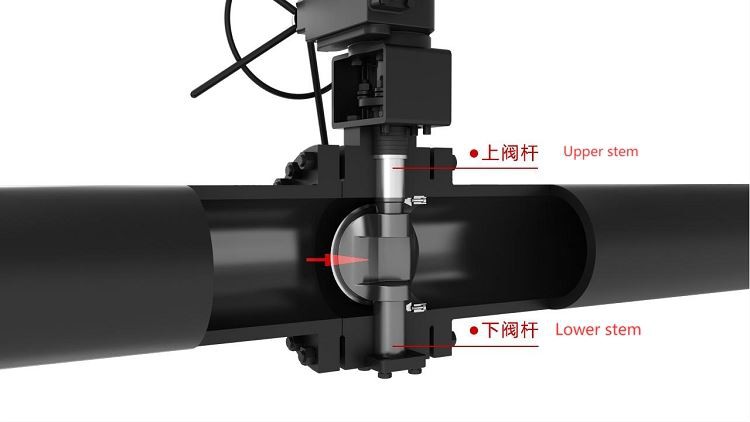

U. আপার সিলিং সিট স্ট্রাকচার, পিন অ্যান্টি-ব্লো আউট স্ট্রাকচার ছাড়াই ওপরের স্টেম স্প্লাইন, দ্বৈত ভালভ স্টেম ডিজাইন তাপীয় প্রসারণ এবং সংকোচনের কারণে ভালভ স্টেম, প্রজাপতি প্লেট এবং ভালভের শরীরের বেমানান প্রসারণের সমস্যা সমাধান করে lower নীচের ভালভ স্টেম আরও ভাল অনড়তার জন্য একটি স্থির শ্যাফ্ট গ্রহণ করে, যা প্রজাপতি প্লেটে intoোকানো ভালভ স্টেমের সংযোগ অবস্থানটি সংক্ষিপ্ত করতে পারে এবং চ্যানেলের প্রবাহ প্রতিরোধকে আরও ছোট করে তুলতে পারে

৮. ভালভ প্লেটের ক্ষুদ্র প্রবাহ প্রতিরোধ ক্ষমতা রয়েছে, শক্তি খরচ হ্রাস করা

9. বন্ধনকারীদের উপাদান নির্বাচন

যখন তাপমাত্রা -100 ° C এর চেয়ে বেশি থাকে, তখন বল্ট উপাদানটি নী, সিআর-মো এবং অন্যান্য মিশ্র ইস্পাত হতে পারে, যা টেনসিল শক্তিটি উন্নত করতে এবং থ্রেডের কামড় প্রতিরোধের জন্য সঠিকভাবে তাপ-চিকিত্সা করা হবে। বাদাম এবং বল্টুকে ধরে রাখতে আটকাতে বাদামটি সাধারণত মো স্টিল বা নি ইস্পাত দিয়ে তৈরি হয় এবং থ্রেডের পৃষ্ঠটি মলিবডেনাম ডিসফ্লাইডের সাথে লেপা হয়।

10. ক্রিওজেনিক ভালভের জন্য গসকেট এবং প্যাকিং উপকরণগুলির নির্বাচন

তাপমাত্রা হ্রাস পাওয়ার সাথে সাথে ফ্লুরোপ্লাস্টিকটি সঙ্কুচিত হয়ে যায়, যা সিলিং কর্মক্ষমতা হ্রাস করে এবং সহজেই ফুটোয়ের কারণ ঘটায়। অ্যাসবেস্টস ফিলার অনুপ্রবেশ এবং ফুটো এড়াতে পারে না। রাবারের প্রাকৃতিক গ্যাসের ফোলা বৈশিষ্ট্য রয়েছে এবং এটি কম তাপমাত্রায় ব্যবহার করা যায় না। ক্রায়োজেনিক ভালভের নকশায়, একদিকে, কাঠামোগত নকশা নিশ্চিত করে যে প্যাকিংটি পরিবেষ্টনের তাপমাত্রার কাছাকাছি রয়েছে। উদাহরণস্বরূপ, স্টাফিং বাক্সটিকে কম তাপমাত্রার মাধ্যম থেকে যতটা সম্ভব দূরে রাখতে লম্বা-ঘাড়ের বোনেট কাঠামো গৃহীত হয়। অন্যদিকে, ফিলার কম তাপমাত্রার বৈশিষ্ট্যগুলি প্যাকিং করার সময় বিবেচনা করুন। ক্রায়োজেনিক ভালভগুলি সাধারণত নমনীয় গ্রাফাইট প্যাকিং ব্যবহার করে।

নমনীয় গ্রাফাইট একটি দুর্দান্ত সিলিং উপাদান। এই উপাদানটি গ্যাস এবং তরলের জন্য দুর্গম, এবং বেধের দিকের 10% থেকে 15% স্থিতিস্থাপকতা রয়েছে এবং সিলিং নিম্ন বেঁধে দেওয়া চাপ দিয়ে অর্জন করা যেতে পারে। এটি স্ব-তৈলাক্তকরণ এবং প্যাকিং এবং ভালভ পরা থেকে বাঁচাতে ভালভ প্যাকিং হিসাবে ব্যবহার করা যেতে পারে। নমনীয় গ্রাফাইটের ব্যবহারের তাপমাত্রা সাধারণত -200 ~ 870 ℃ হয় ℃

১১. প্যাকিং বাক্সটি কম তাপমাত্রার সাথে সরাসরি যোগাযোগ করতে পারে না, তবে দীর্ঘ ঘাড়ের ভালভ কভারের শীর্ষে ডিজাইন করা হয়েছে, যাতে স্টাফিং বাক্সটি নিম্ন তাপমাত্রা থেকে অনেক দূরে অবস্থিত থাকে এবং 0 above উপরে তাপমাত্রার পরিবেশে কাজ করে । এইভাবে, স্টফিং বক্সের সিলিং প্রভাবটি উন্নত হয়। ফুটো হওয়ার সময়, বা যখন কম-তাপমাত্রার তরল সরাসরি প্যাকিংয়ের সাথে যোগাযোগ করে এবং সিলিং প্রভাবটি হ্রাস পায়, তখন স্টাফিং বাক্সের চাপের পার্থক্য হ্রাস করার জন্য একটি তেল সীল স্তর তৈরি করতে স্টাইফিং বাক্সের মাঝামাঝি থেকে গ্রিজ যোগ করা যেতে পারে একটি সহায়ক সিলিং পরিমাপ। স্টাফিং বাক্স বেশিরভাগ মাঝারি ধাতব স্পেসার রিং সহ একটি দুটি-পর্যায় প্যাকিং কাঠামো গ্রহণ করে। তবে অন্যান্য ধরণের যেমন সাধারণ ভালভ স্টফিং বাক্স কাঠামো এবং স্ব-কষাকষি করতে সক্ষম ভালভ স্টেম সহ ডাবল স্টফিং বাক্স কাঠামোও ব্যবহৃত হয়।

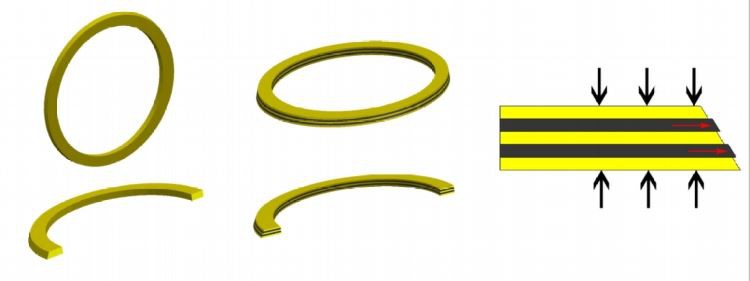

12. গ্য্যাসকেট স্টেইনলেস স্টিলের ক্ষত নমনীয় গ্রাফাইট গ্যাসকেট দিয়ে তৈরি।

13. ড্রিপ প্লেট একটি বৃত্তাকার প্লেট যা ঠান্ডা রাখতে স্টাফিং বাক্সের নীচে দীর্ঘ ঘাড়ের অংশে weালাই করা হয়। এর মূল কাজটি হ'ল পরিবেশে আর্দ্রতাটি সরাসরি পানিতে ঠান্ডা হয়ে যাওয়ার পরে এবং ইনসুলেশন লেয়ারে প্রবাহিত হওয়া থেকে রোধ করা। ড্রিপ প্যানটির ব্যাস মাঝের ফ্ল্যাঞ্জ এবং বল্টের উপর দিয়ে কম তাপমাত্রা সংশ্লেষিত জলীয় বাষ্পকে ফোঁটা ফেলা থেকে রক্ষা করতে, তাপের ক্ষতি এবং জারা সৃষ্টি করে, অনলাইন রক্ষণাবেক্ষণকে প্রভাবিত করে the

14. ধাতব সিল, ফায়ারপ্রুফ ডিজাইন

ডিজাইন স্ট্যান্ডার্ড {{0}

ডিজাইনের মানসমূহ API API609, ASME B16.34, ASME VI, BS6364, DIN3840 প্রয়োজনীয়তা পূরণ করে

সংযোগের মান AS ASME B16.10, IS05752 প্রয়োজনীয়তা পূরণ করে

মাইক্রোক্লাক পরীক্ষা IS IS015848, API622, SPE77-312 বিক্রয়, টিএ-এলএফএটি প্রয়োজনীয়তা পূরণ করে

অগ্নি পরীক্ষা API API607, BS6755, আইএসও / FDIS10497 প্রয়োজনীয়তা পূরণ করে

শক্তি এবং সিলিং পরীক্ষার মানগুলি API API598, BS6364, EN12266 \ ISO5208 প্রয়োজনীয়তা পূরণ করে

প্রযুক্তিগত নির্দিষ্টকরণ {{0}

· আকার: 3 "~ 48" (DN80 ~ DN2000)

· শ্রেণি: 150LB ~ 900LB / PN6 ~ PN160

Ection সংযোগ: ডাবল ফ্ল্যাঞ্জ দীর্ঘ প্যাটার্ন / ডাবল ফ্ল্যাঞ্জ শর্ট প্যাটার্ন / বাট ওয়েল্ড ·

অপারেশন: কৃমি গিয়ার / বায়ুসংক্রান্ত অ্যাকিউউটর / বৈদ্যুতিক অ্যাকিউউটর

Rature তাপমাত্রা: -269 ℃ ~ -40 ℃

· অ্যাপ্লিকেশন: তরল অ্যামোনিয়ার তাপমাত্রা -269 ° C, তরল হাইড্রোজেনের তাপমাত্রা -254 ° C, তরল হিলিয়ামের তাপমাত্রা -196 ° C, তরল অক্সিজেনের তাপমাত্রা -183 ° C, তাপমাত্রা তরল প্রাকৃতিক গ্যাস -162। সে

উপাদান বিকল্প {{0}

· দেহ: এসএস 304 এল, এসএস 316 এল, এফ 316, এলসি 1, এলসি 2, এলসি 3, এলসিবি, ডব্লিউসিবি

· ডিআইএসসি ： সিএফ 3 এম, সিএফ 8 এম

M স্টেম: এএসটিএম এ 479 এক্সএম -19 (ইউএনএস এস 20910)

· ডিস্ক সিলিং: F316L + এসটিএল

· দেহ আসন: F316L + এসটিএল

শক্তি এবং কঠোরতা

অতি-স্বল্প তাপমাত্রার ভালভের নকশায় প্রথমে বিবেচনা করুন যে ভাল্বের মূল উপাদানগুলি দীর্ঘস্থায়ী বা তাত্ক্ষণিকভাবে বৃহত তাপমাত্রার পরিবর্তনের বিরুদ্ধে প্রতিরোধ করতে সক্ষম হওয়া উচিত এবং বৈদ্যুতিন ক্ষমতার কারণে সৃষ্ট তাপীয় চাপটি বিভিন্ন বিষয়গুলির অধীনে বিবেচনা করা উচিত বিকল্প চাপ এবং তাপমাত্রা অধীনে লোড। ভালভ বডি, বোনট এবং কান্ডের জন্য নিয়মিত শক্তি গণনা ছাড়াও, ভাল্ব পণ্যগুলির নির্ভরযোগ্যতা নিশ্চিত করতে সীমাবদ্ধ উপাদান স্ট্রেস বিশ্লেষণ এবং ভূমিকম্প বিশ্লেষণও ব্যবহার করা উচিত। উপরে উল্লিখিত সমস্ত এলএনজি ক্রিওজেনিক ভালভগুলি মূল উপাদান হিসাবে কম-কার্বন বা অতি-লো-কার্বন অস্টেনিটিক স্টেইনলেস স্টিল দ্বারা তৈরি, এবং এর শক্তি, দৃ tough়তা, তাপমাত্রা প্রতিরোধের, চাপ প্রতিরোধের এবং ক্ষয়ের প্রতিরোধ অন্যান্য উপকরণগুলির চেয়ে ভাল are

নিবিড়তা এবং সুরক্ষা এবং নির্ভরযোগ্যতা

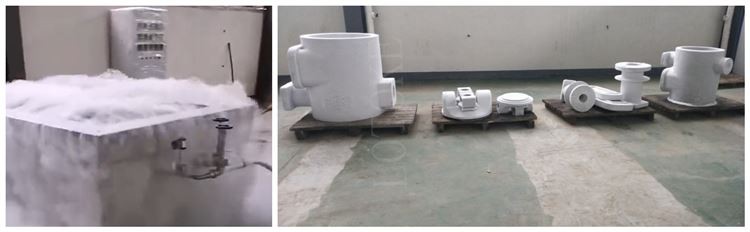

এলএনজিটিকে আগুন ও বিস্ফোরণ থেকে রক্ষা করতে এলএনজি সিস্টেম কোনও ফুটো ছাড়ার অনুমতি দেয় না। কাঠামোগত নকশা, সিলগুলির জন্য উপকরণ নির্বাচন (প্যাকিং, গ্যাসকেটস এবং সিলিং রিং ইত্যাদি) এবং সমাপ্ত পণ্যগুলির গুণগত পরিদর্শন এবং নিয়ন্ত্রণ নিশ্চিত করতে এলএনজি ভালভকে খুব কড়া এবং কার্যকর ব্যবস্থা গ্রহণ করা দরকার। এই কারণে, আমরা বিভিন্ন সিলিং স্ট্রাকচার এবং উপকরণগুলির উপর বারবার নিম্ন-তাপমাত্রা পরীক্ষা করেছি। পরীক্ষার পদ্ধতিটি আন্তর্জাতিকভাবে প্রচলিত ঠান্ডা নিমজ্জন পদ্ধতি গ্রহণ করে, এটি হ'ল পুরো টেস্ট পণ্যটি ভালভের দেহের অভ্যন্তরে হিলিয়ামের মাধ্যমে -196 ℃ নিম্ন-তাপমাত্রার তরল নাইট্রোজেনে নিমজ্জিত হয় যখন পরীক্ষার তাপমাত্রা -196 reaches পৌঁছায় তখন প্রদর্শন যন্ত্রটি হিলিয়াম ফুটো প্রদর্শন করে lays । কাঠামো স্কিম এবং সিলিং উপাদান পরীক্ষা করার পরে,

শেষ পর্যন্ত পছন্দসই কাঠামো এবং উপাদান নির্ধারণ করুন। এই কারণে, আমরা উত্পাদিত এলএনজি ক্রিওজেনিক ভালভের অভ্যন্তরীণ এবং বাহ্যিক ফুটো এবং দুর্দান্ত পারফরম্যান্স রয়েছে। পরীক্ষার পরে, ভালভ স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে। উচ্চ ফ্রিকোয়েন্সি এবং ত্বরণ কম্পন পরীক্ষার পরে, নিম্নতর তাপমাত্রা পরীক্ষাটি তার উচ্চতর সিলিং এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য পুনরাবৃত্তি হয়।
