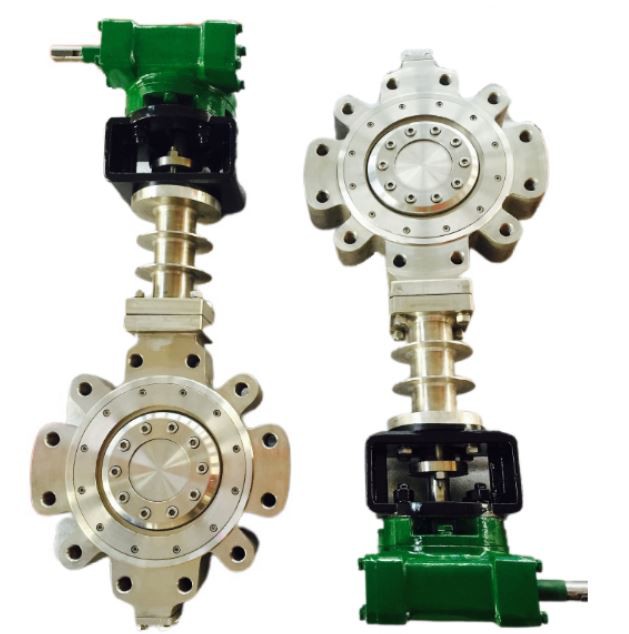

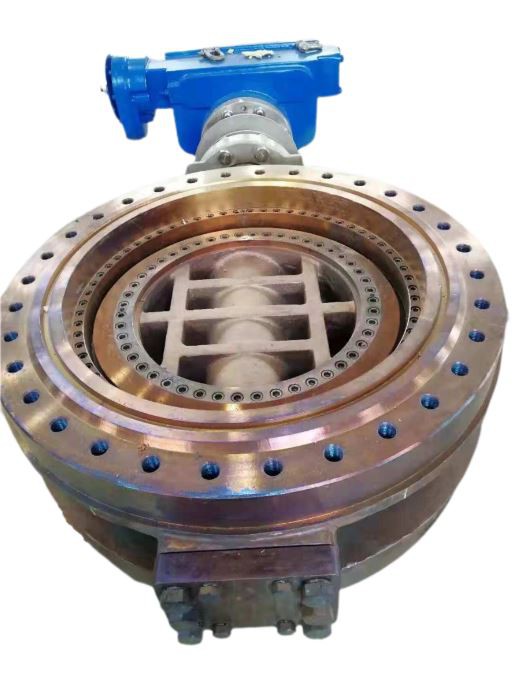

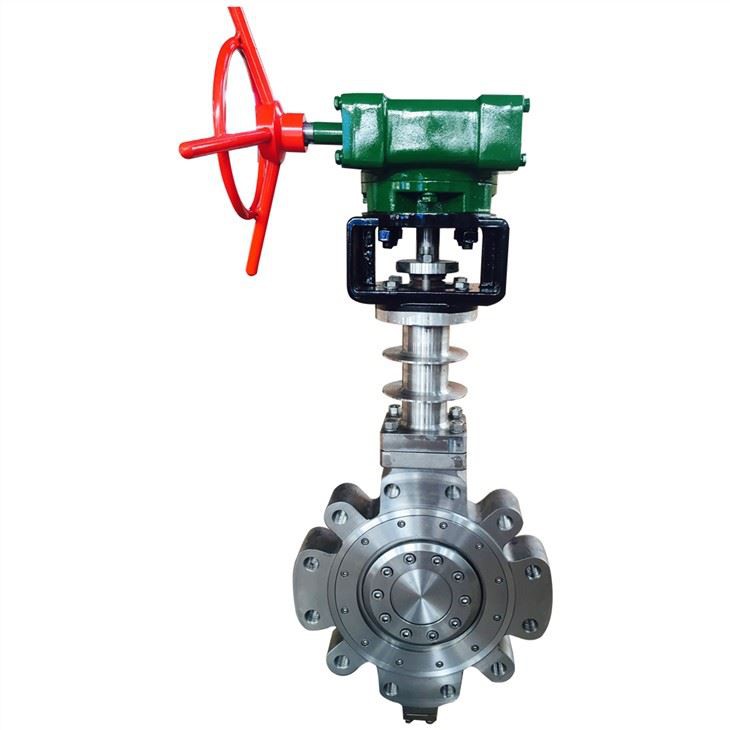

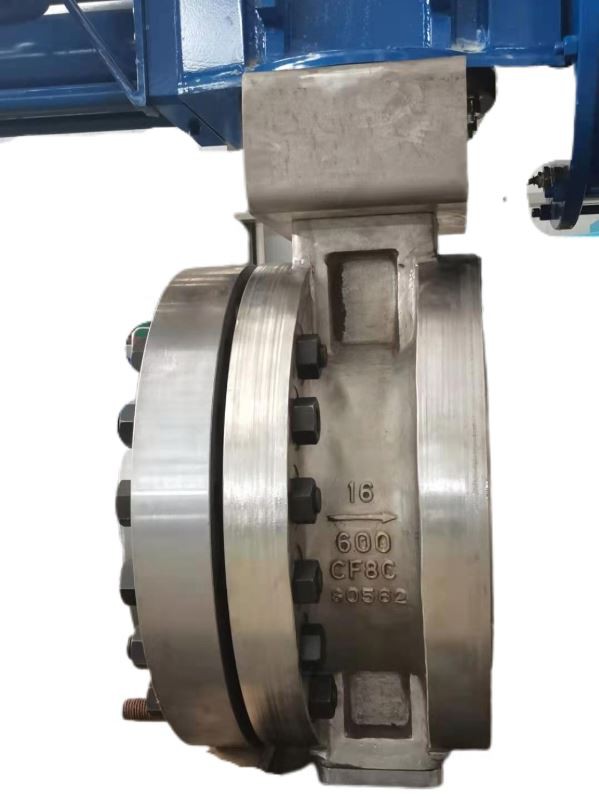

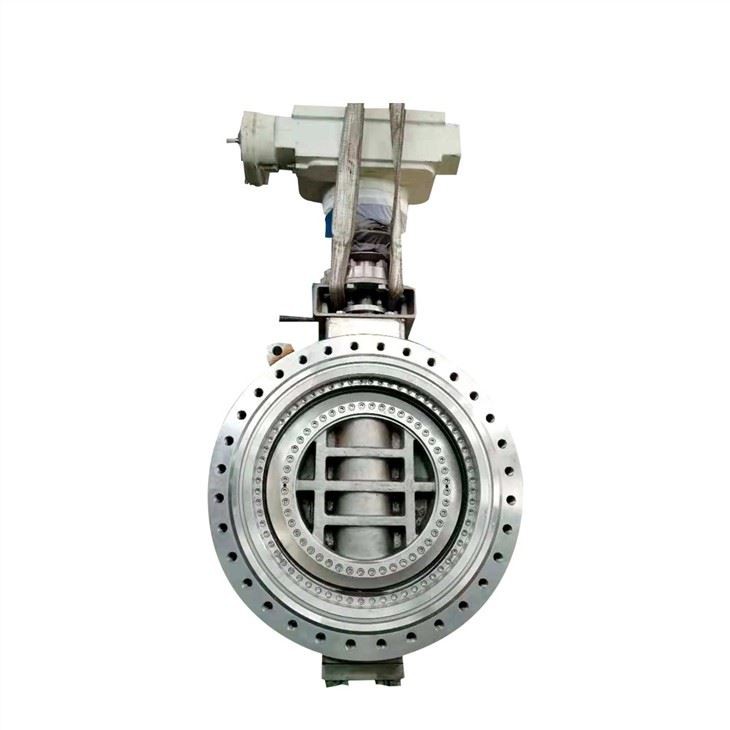

উচ্চ তাপমাত্রা প্রজাপতি ভালভ

তাইটুব মাল্টি-এক্সেন্ট্রিক ডিজাইন এবং ভালভ কুলিং ডিজাইন গ্রহণ করে, যা উচ্চ এবং নিম্ন তাপমাত্রার প্রসারণ এবং সংকোচন বিকৃতিটিকে আরও ভালভাবে নিয়ন্ত্রণ করতে পারে। এটির উচ্চ তাপমাত্রা প্রতিরোধের, হালকা অপারেশন, প্রারম্ভিক এবং বন্ধ হওয়ার সময় কোনও ঘর্ষণ নেই, প্রজাপতির ভালভের সিলিং কর্মক্ষমতা উন্নত করা এবং পরিষেবা জীবন বাড়ানোর সুবিধা রয়েছে। সুবিধা যেমন

1: গোলাকার পৃষ্ঠের সাথে ইতিবাচক বিজ্ঞপ্তি সিলিং রিং, উচ্চ এবং নিম্ন তাপমাত্রা থেকে এরিয়ানস। এই ক্ষেত্রে, কুইন্টুপল অফসেট উচ্চ এবং নিম্ন তাপমাত্রা পরিষেবার জন্য প্রজাপতি ভালভের কাঠামোর নকশার সর্বোত্তম সমাধান।

2: এর অক্ষীয় প্রতিবিম্ব (কান্ডের বৃহত্তর ব্যাস) বৃদ্ধি করুন এবং এর রেডিয়াল অদ্ভুততা হ্রাস করতে। উচ্চতর চাপ প্রজাপতি ভালভ ডিজাইনের জন্য এর উচ্চতর ডেটা মানটি প্রয়োজনীয়।

3: রেডিয়াল উদ্দীপনা হ্রাস কম উদ্বোধনী টর্ক এনেছে, উচ্চ চাপ প্রজাপতি জন্য খোলার এবং বন্ধ করার সময় ঘর্ষণ কমায়। ট্রিপল অফসেট প্রজাপতি ভালভের চেয়ে পরিষেবা উত্তোলনের সময়টি আরও বেশি সময় নিশ্চিত করা।

4: সিলিং রিংয়ের উপর চাপ আরও বেশি, সিলিং রিংটির জীবনকাল দীর্ঘতর, যা উচ্চ চাপ এবং পরিবর্তনশীল তাপমাত্রার পরিষেবা শর্তগুলির ভাল্ব ডিজাইনের জন্য আরও উপযুক্ত।

ট্রিপ অফসেটের পণ্য পরিসীমা: 300LB এর নীচে সম্পূর্ণ চাপের পার্থক্য। সর্বাধিক অস্থায়ী 425 ℃, ন্যূনতম। অস্থায়ী -96 ℃। বড় আকারের বল ভালভের জন্য উপযুক্ত নয়।

অফসেটের কুইন্টুপলের পণ্য পরিসীমা: 2500LB পর্যন্ত সম্পূর্ণ চাপের পার্থক্য। সর্বাধিক অস্থায়ী 850 ℃, ন্যূনতম। অস্থায়ী -196 ℃।

ডিজাইন বৈশিষ্ট্য {{0}

উচ্চ তাপমাত্রার প্রয়োজনীয়তা মেটাতে উচ্চ তাপমাত্রার প্রজাপতি ভালভগুলি অবশ্যই নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করতে হবে:

1. নকশা প্রক্রিয়াতে, ভালভ দেহ উপাদান ASME B16134 স্ট্যান্ডার্ডে নির্দিষ্ট করা উপাদান থেকেও নির্বাচন করা হয়, এবং উপাদানের প্রয়োগযোগ্য তাপমাত্রা ভালভ কর্মক্ষম অবস্থার সর্বোচ্চ তাপমাত্রার চেয়ে বেশি।

2. স্টেম উপাদান: ভালভ স্টেম উপাদান lnconel এক্স -750 হিসাবে নির্বাচিত হয়। ভার্চুয়াল নকশা দিয়ে কান্ডটি প্রসারিত করা হয় এবং অ্যাকিউুয়েটারের উপর তাপ স্থানান্তরের প্রভাব কমাতে তাপ ডুবানো হয়।

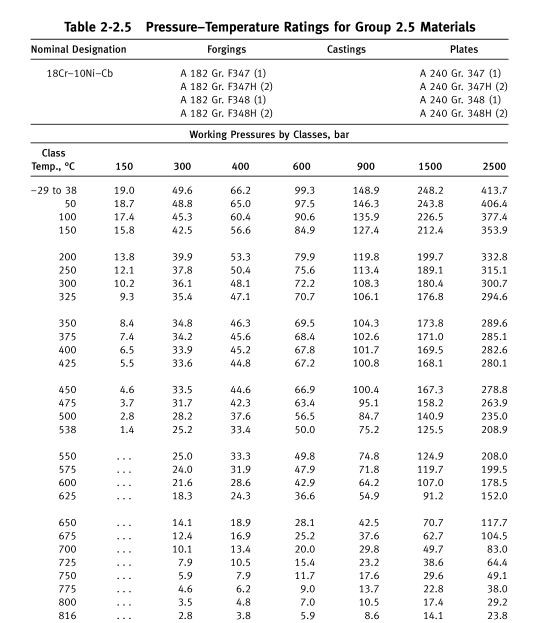

3. চাপ-তাপমাত্রা রেটিং পূরণ করুন

4. উচ্চ-তাপমাত্রা প্যাকিং উচ্চ তাপমাত্রা এবং উচ্চ চাপের অধীনে প্যাকিং ফুটো মেটাতে মেটাল প্রোটেকটিভ প্যাড ডিজাইন রিংফোর্সড প্যাকিং গ্রহণ করে।

৫. যদি তাপমাত্রা 900 than এর বেশি হয় তবে শারীরিক শীতলতা বিবেচনা করা উচিত।

ডিজাইন স্ট্যান্ডার্ড {{0}

· ডিজাইন: এপিআই 609

Face মুখোমুখি: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· ফ্ল্যাঞ্জ শেষ: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

T বোতাম-ldালাইয়ের সমাপ্তি: ASME B16.25

· পরীক্ষা: API598

· ফায়ার সেফ: API607 / API6FA

প্রযুক্তিগত নির্দিষ্টকরণ {{0}

· আকার: 2 "~ 104" (DN50 ~ DN2600)

· শ্রেণি: 150LB ~ 2500LB / PN6 ~ PN420

Ection সংযোগ: ডাবল ফ্ল্যাঞ্জ / বাট ওয়েল্ড / লগ / ওয়েফার

· অপারেশন: কৃমি গিয়ার / বায়ুসংক্রান্ত অ্যাকিউউটর / বৈদ্যুতিক অ্যাক্টুয়েটর

Rature তাপমাত্রা: -120 ~ 1200 ℃

· অ্যাপ্লিকেশন: ডাইরেক্ট হিটিং / আয়রন এবং স্টিলের গন্ধ / শীতল জল / বিদ্যুৎ কেন্দ্রগুলি সঞ্চালন করে

উপাদান বিকল্প {{0}

· বডি জিজি অ্যাম্প; ডিস্ক: সিএফ 8 সি, এফ 304 এইচ ， ইনকোনেল অ্যালো ， হস্টেলয় এলোয়

M স্টেম: এক্সএম -১৯ ， ইনকোনেল খাদ ， হস্টেলয় খাদ

· ডিস্ক সিলিং: CF8C, F304H ， ইনকোনেল খাদ all হস্টেলয় খাদ

· দেহ আসন: F304H + এসটিএল
