সিরিজ 5000
উচ্চ কর্মক্ষমতা বাটারফ্লাই ভালভ
ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল
সুচিপত্র
এই নির্দেশাবলী পড়ুন এবং অনুসরণ করুন
এই নির্দেশাবলী সংরক্ষণ করুন
1।{1}} শর্তাবলীর সংজ্ঞা
সতর্কতা | একটি সম্ভাব্য বিপজ্জনক পরিস্থিতি নির্দেশ করে যা এড়ানো না হলে মৃত্যু বা গুরুতর আঘাত হতে পারে। |
সতর্ক করা | একটি সম্ভাব্য বিপজ্জনক পরিস্থিতি নির্দেশ করে যা এড়ানো না হলে, ছোট বা মাঝারি আঘাত হতে পারে। |
নোটিশ | নিরাপত্তা সতর্কতা চিহ্ন ছাড়া ব্যবহার করা একটি সম্ভাব্য পরিস্থিতি নির্দেশ করে যা এড়ানো না হলে সম্পত্তির ক্ষতি সহ একটি অবাঞ্ছিত ফলাফল বা অবস্থা হতে পারে। |
2।{1}} ভূমিকা
2.1SERIES 5000 হাই পারফরম্যান্স বাটারফ্লাই ভালভ ট্রুনিয়ন-টাইপ বল ভালভের সুবিধাগুলিকে সহজ অপারেশন, হালকা ওজন এবং কম খরচে প্রজাপতি ভালভের সাথে একত্রিত করে। একটি মৌলিক নকশা অক্সিজেন, ক্লোরিন, সোরগাস, ভ্যাকুয়াম এবং বাষ্প অ্যাপ্লিকেশন সহ বিস্তৃত পরিসরের পরিষেবার জন্য উপযুক্ত।
2.2 বৈশিষ্ট্য অন্তর্ভুক্ত:
2.2.1অপারেটিং অবস্থার বিস্তৃত পরিসর জুড়ে বাবল টাইট শাটঅফ প্রদান করা হয়েছে।
2.2.2মড্যুলেটিং এবং অন/অফ উভয় পরিষেবার জন্য উপযুক্ত, SERIES 5000 বাটারফ্লাই ভালভ আপনার পছন্দের ম্যানুয়াল অপারেটর, বৈদ্যুতিক এবং বায়ুসংক্রান্ত অ্যাকুয়েটর, অবস্থানকারী এবং নিয়ন্ত্রণগুলির সাথে সহজেই স্বয়ংক্রিয়।
2.2.3খোলা এবং বন্ধ করার সময় ডিস্কের ওভারট্রাভেল প্রতিরোধের জন্য বহিরাগত ভ্রমণ স্টপ।
2.2.4নিরবচ্ছিন্ন gasket sealing মুখ.
2.2.560mm এর পাইপ নিরোধক ক্লিয়ারেন্স প্রদানের জন্য বর্ধিত ঘাড় বডি।
2.2.6DN 300 পর্যন্ত ব্লাইন্ড বটম বডি ডিজাইন।
2.2.7কণা প্রবেশ থেকে bearings রক্ষা করার জন্য ভারবহন সীল.
2.3 TIPBV SERIES 5000 বাটারফ্লাই ভালভ সম্পর্কে অতিরিক্ত তথ্য{1}}অ্যাপ্লিকেশন ডেটা, ইঞ্জিনিয়ারিং স্পেসিফিকেশন এবং অ্যাকচুয়েটর নির্বাচন সহ আপনার TIPBV ডিস্ট্রিবিউটর বা বিক্রয় প্রতিনিধির কাছ থেকে পাওয়া যায়।
৩।{1}} ভালভ শনাক্তকরণ
সমস্ত TIPBV SERIES 5000 ভালভ একটি শনাক্তকরণ ট্যাগের সাথে প্রদান করা হয়েছে এবং এতে নিম্নলিখিত ডেটা মুদ্রিত রয়েছে:
● | SIZE | ক্লাস | ■ | |
শরীর | ডিআইএসসি | |||
স্টেম | আসন | |||
ডিজাইন | API 609/EN558-1 | |||
ডুমুর | ||||
রেটিং: | ||||
■ I PREFERRED FLOW DIRECTION . | ||||
>SIZE: ভালভের আকার যেমন DN 150 >ক্লাস: মেটিং ফ্ল্যাঞ্জের চাপের রেটিং >বডি: বডি/সিট রিটেনারের মেটেরিয়াল গ্রেড যেমন WCB, CF8M ইত্যাদি। >DISC: ডিস্কের উপাদানের গ্রেড যেমন CF8M >স্টেম: স্টেমের উপাদানের গ্রেড যেমন 17-4PH | >আসন: আসনের উপাদান যেমন R-PTFE >ডিজাইন: ভালভ রেফারেন্স ডিজাইন স্ট্যান্ডার্ড >FIG: গ্রাহকের দেওয়া ভালভ বা উপকরণ ট্যাগ নম্বর >রেটিং: ভালভের প্রযোজ্য তাপমাত্রা পরিসীমা |
4।{1}} ইনস্টলেশন
4.1 The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.
Table 1: প্রস্তাবিত ছাড়পত্র সহ পাইপের ন্যূনতম ভিতরের ব্যাস
ভালভ নূন্যতম পাইপ আইডি (মিমি)
সাইজ PN10 PN16 PN25 PN40
DN65 | 60.0 | 60.0 | 60.0 | 60.0 |
DN80 | 74.5 | 74.5 | 74.5 | 74.5 |
DN100 | 96.0 | 96.0 | 96.0 | 96.0 |
DN125 | 124.5 | 124.5 | 124.5 | 124.5 |
DN150 | 152.5 | 152.5 | 147.5 | 147.5 |
DN200 | 203.0 | 203.0 | 196.5 | 196.5 |
DN250 | 253.5 | 253.5 | 244.0 | 244.0 |
DN300 | 303.5 | 303.5 | 290.5 | 290.5 |
DN350 | 333.0 | 333.0 | 333.0 | 333.0 |
DN400 | 376.5 | 376.5 | 376.5 | 376.5 |
নোটিশ সর্বাধিক পরিষেবা জীবনের জন্য, সিট রিটেইনার আপস্ট্রিমের সাথে ভালভ ইনস্টল করুন। ভালভের সাথে পজিটিভ শাটঅফ পাওয়া যাবে যাইহোক, সিট রিটেনের আপস্ট্রিমের সাথে ইনস্টলেশন দীর্ঘ পরিষেবা জীবন দেবে, বিশেষত ক্ষয়কারী পরিষেবাগুলিতে সহযোগী। |
4.2ডিস্কটি বন্ধ অবস্থায় রেখে, সাবধানে ফ্ল্যাঞ্জের মধ্যে ভালভকে কেন্দ্র করে। গাইড হোল (ওয়েফার-টাইপ ভালভ) বা ট্যাপড হোল (লাগ-টাইপ ভালভ) যাতে পাইপের ফ্ল্যাঞ্জগুলি মেলে এবং ইতিবাচক প্রান্তিককরণে সহায়তা করে
4.3ফ্ল্যাঞ্জ গ্যাসকেটগুলি সাধারণত TIPBV SERIES 5000 ভালভ সরবরাহের সুযোগের মধ্যে অন্তর্ভুক্ত হয় না। ফ্ল্যাঞ্জ গ্যাসকেটগুলি EN1514-1 ফ্ল্যাট সিল ফর্ম IBC বা ফর্ম FF এর সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
4.4স্ট্যান্ডার্ড লগ-টাইপ ভালভ লাইন সার্ভিসের শেষে (ডাউনস্ট্রিম ডিসম্যানলিং) শুধুমাত্র একটি দিকে ব্যবহার করা যেতে পারে। ভালভের সিট রিটেইনার সাইড আপস্ট্রিম মাউন্ট করা উচিত।
সতর্ক করা
যদি হ্যান্ডেল বা অ্যাকচুয়েটর অপসারণ করা হয় তাহলে সম্পূর্ণ খোলা বা বন্ধ অবস্থানের বাইরে ডিস্ক ঘোরান না -এটি সিলিং পৃষ্ঠের ক্ষতি করতে পারে।

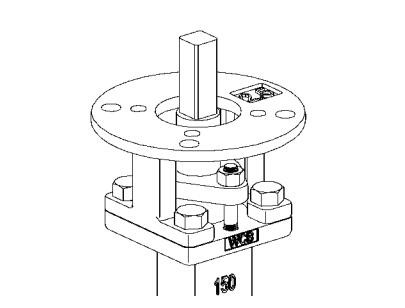

বিঃদ্রঃ:সিরিজ 5000 ভালভ হয়
equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.
৫।{1}} রক্ষণাবেক্ষণ
5.1ভালভের কাজ শুরু করার আগে যুক্তিসঙ্গত সতর্কতা অবলম্বন করা উচিত। প্রতিরক্ষামূলক পোশাক, নির্দিষ্ট লাইন তরল দ্বারা প্রয়োজনীয়, পরিধান করা উচিত.
সতর্ক করা
ভালভ পরিচালনা করার সময়, ডিস্কের প্রান্ত বা আসনটি যাতে স্ক্র্যাচ না হয় সেদিকে খেয়াল রাখতে হবে।
সতর্কতা
ভালভ থেকে হ্যান্ডেল বা অ্যাকচুয়েটর অপসারণ করার আগে, বা ডেড এন্ড সার্ভিসে ভালভ থেকে সিট রিটেইনার অপসারণ করার আগে, ভালভটি বন্ধ করুন এবং লাইনটি চাপমুক্ত করুন।
5.2 SERIES 5000-এর উদ্ভট নকশা ভালভ খোলার জন্য লাইনের চাপকে অনুমতি দিতে পারে যদি ভালভের চাপে থাকাকালীন হ্যান্ডেল/অ্যাকচুয়েটর ঠিক জায়গায় না থাকে।
সতর্কতা
ভালভের উপর মাউন্ট করা অপারেটর ছাড়া লাইনে চাপ দেবেন না।
5.3 লাইন থেকে সরানোর জন্য TIPBV SERIES 5000 ভালভ অবশ্যই বন্ধ অবস্থায় থাকতে হবে।
5.4 বহিরাগত ভ্রমণ স্টপ ডিস্ক অবস্থানের জন্য নয়। ট্রাভেল স্টপ খোলা এবং বন্ধ করার সময় ডিস্কের বেশি ভ্রমণ-কে বাধা দেয়। ডিস্ক চলাচল ট্রাভেল স্টপ দ্বারা সীমাবদ্ধ থাকলে, ডিস্কটি অতিক্রান্ত হয়েছে।
5.5 একটি ভালভের সমস্ত কাজ শুরু করুন যা লাইন থেকে সরানো হয়েছে ভালভটি পরিষ্কার করে, কোন গ্রিট বা স্কেল অপসারণ করে।
ভালভ থেকে হ্যান্ডেল বা অ্যাকচুয়েটর অপসারণ করার আগে, বা ডেড এন্ড সার্ভিসে ভালভ থেকে সিট রিটেইনার অপসারণ করার আগে, ভালভটি বন্ধ করুন এবং লাইনটি চাপমুক্ত করুন।
ভালভের উপর মাউন্ট করা অপারেটর ছাড়া লাইনে চাপ দেবেন না।
সতর্কতা
স্টেমটি এক্সটার্নাল ট্রাভেল স্টপের সাথে মিলিত হয় যার দ্বারা ডিস্ক ওভার ট্র্যাভেল প্রতিরোধ করা হয়। বাহ্যিক ট্র্যাভেল স্টপ খোলা এবং বন্ধ অবস্থানের শেষে উপরের প্লেট পৃষ্ঠের খুব কাছাকাছি আঘাত করতে পারে বা আসতে পারে। এই শক্তির প্রভাব কার্যকারিতার গতির উপর নির্ভর করে বেশ বেশি হতে পারে। ভালভ চালু থাকার সময় ট্র্যাভেল স্টপ থেকে হাত বা আঙ্গুল দূরে রাখুন।
5.6 প্রতিস্থাপনের আসন, সীল এবং অন্যান্য অংশ অনুমোদিত পরিবেশকদের কাছ থেকে পাওয়া যায়। মূল্য এবং ডেলিভারির বিশদ বিবরণের জন্য আপনার পরিবেশক বা বিক্রয় প্রতিনিধির সাথে যোগাযোগ করুন।
5.7 একটি পাইপ ব্যবহার করার সময় যার আইডি পর্যাপ্ত ক্লিয়ারেন্স সহ পাইপের প্রস্তাবিত ন্যূনতম ভিতরের ব্যাসের চেয়ে ছোট, পাইপের শেষে 45 ডিগ্রির একটি চেমফার সরবরাহ করা উচিত যাতে এটি ডিস্কটি পরিষ্কার করে।
৬।{1}} আসন প্রতিস্থাপন
6.1অংশ সনাক্তকরণের জন্য চিত্র 1 পড়ুন।
6.2বন্ধ অবস্থানে DISC (2) দিয়ে, লাইন থেকে ভালভটি সরান।
6.3ভালভটি DISC (2) এর সাথে বন্ধ অবস্থায় রাখুন এবং সিট রিটেনার সাইডটি উপরের দিকে মুখ করে রাখুন।
6.4রিটেইনার প্লেট স্ক্রু (16) সরান।
6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).
বিদেশী উপাদান, ময়লা ইত্যাদি অপসারণ করুন। নিক বা স্ক্র্যাচের জন্য ডিস্কের বসার জায়গা পরীক্ষা করুন।
6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).
6.7 সাবধানে সিট রিটেইনার (16) কে SEAT (13) এর উপরে অবস্থানে রাখুন।
থ্রেডগুলিকে হালকাভাবে গ্রীস করুন এবং রিটেইনার প্লেট স্ক্রু (16) ইনস্টল করুন।
7।{1}} ফিল্ড অ্যাডজাস্টমেন্ট
Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.
বিঃদ্রঃ:যদি এই ক্রিয়া দ্বারা ফুটো বন্ধ করা না যায়, তবে স্টেম সিলগুলি প্রতিস্থাপনের প্রয়োজন।
নোটিশ
গ্রন্থি বাদামকে অতিরিক্ত টাইট করবেন না, কারণ এতে অপারেটিং টর্ক বাড়তে পারে এবং ভালভের ভুল অপারেশন বা বন্ধ হয়ে যেতে পারে।
৮।{1}} চিত্র

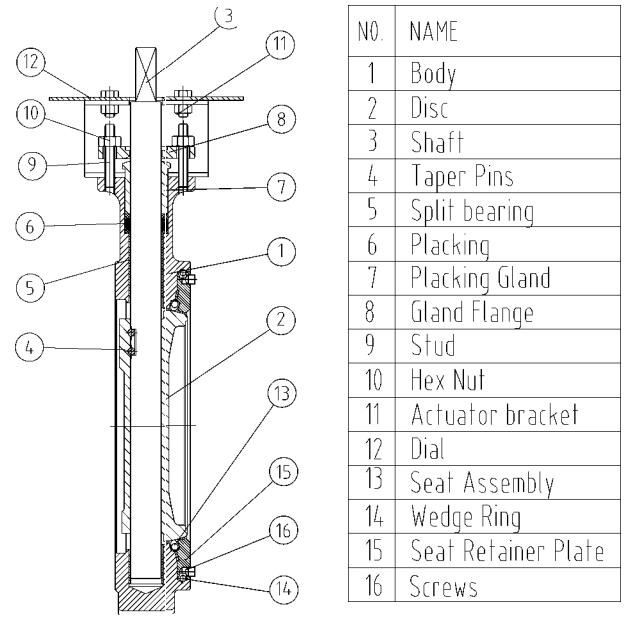

চিত্র 1: DN 65-DN 300
