বৈশিষ্ট্য এবং উপকারিতা

নতুন লোটোকে ডিস্ট্রিক্ট হিটিং ট্রিপল অফসেট বাটারফ্লাই ভালভ ডিজাইন রাশিয়ান ডিস্ট্রিক্ট হিটিং অ্যাপ্লিকেশনগুলির জন্য সুপারিশ করা হয় যার জন্য নির্ভরযোগ্য শূন্য-লিকেজ, PN25, বাট ওয়েল্ড, বাই-270 ডিগ্রী জলে দিকনির্দেশক সিলিং বা জটিল প্রক্রিয়ার বাষ্প অবস্থার প্রয়োজন হয়, বাষ্প কো-প্রজন্ম (সম্মিলিত তাপ শক্তি) সিস্টেমের মধ্যে বিচ্ছিন্নতা, এবং তাপমাত্রার চরম, কার্বন এবং স্টেইনলেস স্টিলে উপলব্ধ ভালভগুলি কম জীবনকালের খরচ প্রদানের জন্য স্থায়িত্বের জন্য ডিজাইন করা হয়েছে।

নতুন লোটোক সবচেয়ে বড় প্রজাপতি ভালভ হল 1600 মিমি নামমাত্র বোর, প্রজাপতি ভালভগুলিকে সমস্ত-ধাতুর সীল দিয়ে নির্দিষ্ট করা যেতে পারে যাতে স্তরিত সীল (স্টেইনলেস স্টিলগ্রাফাইট সীল) প্রজাপতি ভালভের চেয়ে ভাল সিলিং করা যায়।

গঠন ও সুবিধা

অনন্য ভাসমান আসন:

অবস্থানের বিপরীতে-বসা স্তরিত সমুদ্র ভালভ, ইউনিক ফ্লোট সিটেড নিউ লোটোক দ্বিমুখী সিল ট্রিপল অফস এবং বাটারফ্লাই ভালভ সেলফ-সমুদ্র কম্প্রেশনকে সমানভাবে বিতরণ করতে সামঞ্জস্য করে। একটি ভাসমান আসন এবং প্রশস্ত সীল রিং সমর্থনকারী মুখ বিন ডিং দূর করতে এবং কর্মক্ষমতা বাড়াতে একটি ভাল সিল দেয়।

অপসারণযোগ্য সিলিং:

নতুন লোটোক ডিস্ট্রিক্ট হিটিং ট্রিপল অফ সেট প্রজাপতি ভালভ `ss খাওয়া এবং সীল রিং সব সহজে অপসারণ করা যেতে পারে যখন দুর্ঘটনাক্রমে ক্ষতিগ্রস্থ হয়, সিল করার অংশগুলি স্বল্প সময়ে পুনর্নবীকরণ করা যেতে পারে, এবং সরঞ্জামগুলি রক্ষণাবেক্ষণের সময় কমিয়ে দেয়।

ধাতু-থেকে-ধাতু সিলিং:

নির্ভুল মেশিনযুক্ত মেটাল সিট এবং সিল রিং ডি লিভার নির্ভরযোগ্য এবং দ্বি-উচ্চ-টেম্পে রেচার, হাই প্রেসার এবং গুরুতর পরিষেবা অ্যাপ্লিকেশনের মধ্যে দিকনির্দেশক বন্ধ। ডান-কোণ শঙ্কুযুক্ত আসন নকশা প্রায় ঘর্ষণ-লেস ইন-লাইন সমুদ্র লিংকে সুবিধা দেয়।

উদ্ভাবনী খাদ সীল নকশা:

উচ্চতর পলাতক TIPBV কন্ট্রোল (ISO 15848) পৌনঃপুনিক থার্মাল সাইক্লিং এবং REDU CES সম্ভাব্য ডাউন টাইমের অধীনে অনুমতি দেয়।

নকশা বৈশিষ্ট্য

সিলিং রিং বিস্তারিত

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

গ্রন্থি বসন্ত বিস্তারিত

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

প্যাকিং বিস্তারিত

■ Fish scale combination packing system,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

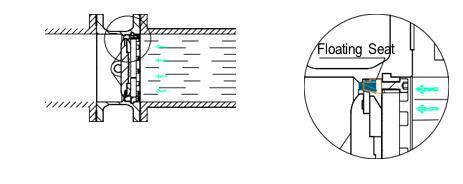

ভাসমান আসন কি?


Positive Seal: সিলিং রিং আসন নিযুক্ত.	Reverse seal: seat engage to the sealing ring after microscopic displacement

পন্যের স্বল্প বিবরনী

নির্মাণ সামগ্রী

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

আকার পরিসীমা

ডিএন (মিমি)	এনপিএস (ইঞ্চি)	চাপ
PN25
100	4	•
150	6	•
200	8	•
250	10	•
300	12	•
350	14	•
400	16	•
450	28	•
500	20	•
600	24	•
700	28	•
800	32	•
1000	40	•
1200	48	•
1400	56	•
1600	64	•

তাপমাত্রা সীমা

• -84℉ up to 797℉

-29 ডিগ্রী পর্যন্ত 425 ডিগ্রী পর্যন্ত

বডি কনফিগারেশন

• Buttweld

কমপ্লায়েন্স

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

পরীক্ষার চাপ

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

অ্যাপ্লিকেশন

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
