নতুন Lotoke নকল ইস্পাত বল ভালভ ক্যাটালগ

BL .OW - আউট প্রুফ স্টেম

স্টেম ডাউনলোড হচ্ছে, তার উল্টানো সিলিং কাঠামো সিলিং গ্যাসকেট সহ।

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

ফায়ার সেফ সিট সিলিং

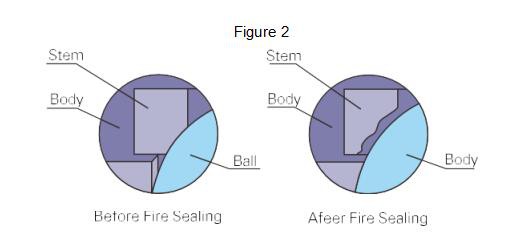

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

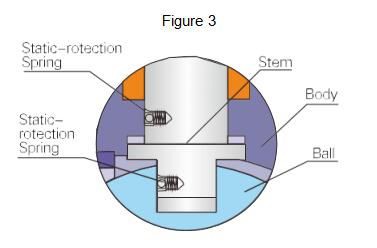

স্ট্যাটিক- সুরক্ষা নির্মাণ

বল ভালভকে স্ট্যাটিক- হিসাবে ডিজাইন করা যেতে পারে যা প্রয়োজন অনুযায়ী নির্মাণকে রক্ষা করে, যথা, মাউন্টিং

গ্লোব বডি এবং স্টেমের মধ্যে বা স্টেম এবং শরীরের মধ্যে পরিবাহী স্প্রিং। সেখানে খোলার সময় স্থির উদ্ভূত হওয়ার পরে ভালভটি পাইপলাইনে সঞ্চালিত হতে পারে তারপর স্থির দূর করতে পূর্ব - সেট স্ট্যাটিক প্যাসেজ দিয়ে মাটিতে নিয়ে যেতে পারে। নকশাটি সিস্টেমের নিরাপত্তার জন্য স্ট্যাটিক ফায়ার-আঘাতকারী দাহ্য মাধ্যমকে জ্বালানো রোধ করতে কাজ করে।(চিত্র৩ এ দেখানো হয়েছে)

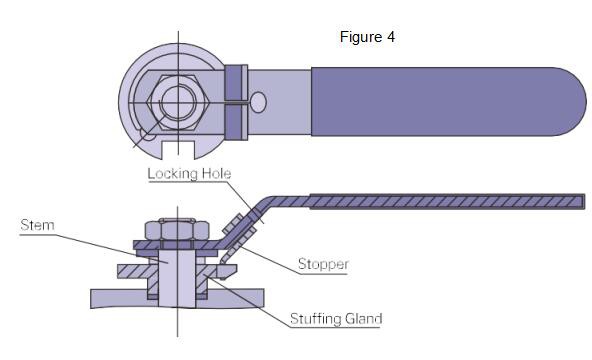

ইন্টারল ওকিং ডিভাইস

বাইরে ইনস্টল করা ভালভের জন্য, যারা অনুপযুক্ত অপারেশনকে বাধা দেয় অ কর্মী এবং ভালভ, যার মধ্যে তুলনামূলকভাবে হিংসাত্মক কম্পনের ক্ষেত্রে এর স্টেমের দোলন সহজেই অনুপযুক্ত অপারেশনের কারণ হয়, একটি লকিং বোর সম্পূর্ণ খোলা অবস্থানে বা সম্পূর্ণরূপে বন্ধ অবস্থায় সেট করা যেতে পারে। এবং প্রয়োজন হলে একটি লক ব্যবহার করা যেতে পারে, ot নিরাপত্তা বীমার উদ্দেশ্যে (চিত্র 4)।

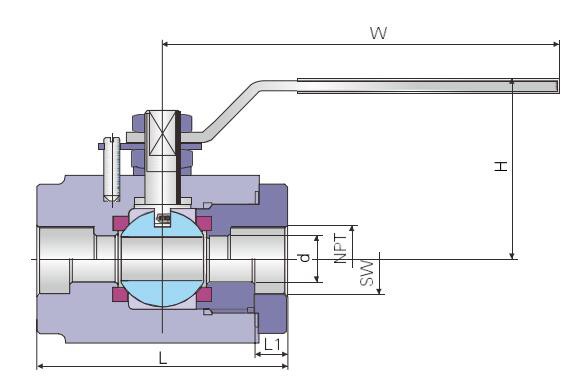

আবেদনের স্পেসিফিকেশন

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1) Scoket ঢালাই শেষ ANSI B16.11 মেনে

2) স্ক্রু শেষ ANSI B1.12.1 এর সাথে সঙ্গতিপূর্ণ

3). বাট- ঝালাই করা প্রান্তগুলি ANSI B16.25 এর সাথে সামঞ্জস্যপূর্ণ

3. Test and inspection conform to API598

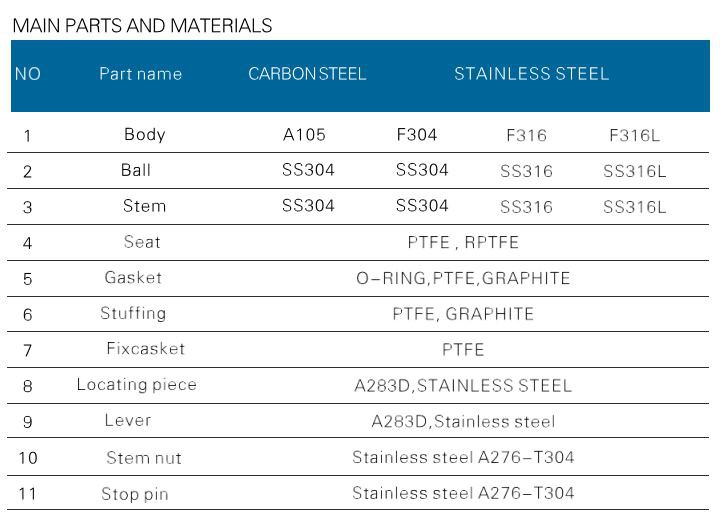

4. Materials conform to ANSI/ASTM

ভালভ বডি প্রেসার রেটিং

ক্লাস 800, সর্বোচ্চ 1920 psig@100 ডিগ্রি ফারেনহাইট

ক্লাস 1 500, সর্বোচ্চ 3600 psig@100 ডিগ্রি ফারেনহাইট

আবেদনের স্পেসিফিকেশন

1. BS5351 MSS SP-118 এর সাথে সঙ্গতিপূর্ণ ডিজাইন এবং উত্পাদন।

2 সংযোগ সমাপ্তি মেনে চলে:

1)। Scoket ঢালাই প্রান্ত ANSI B16.11 এর সাথে সামঞ্জস্যপূর্ণ

2)। স্ক্রু শেষ ANSI B1.12 এর সাথে সঙ্গতিপূর্ণ। 1

3)। বাট-ঝালাই করা প্রান্তগুলি ANSI B16 25 এর সাথে সামঞ্জস্যপূর্ণ

3. পরীক্ষা এবং পরিদর্শন API598 এর সাথে সঙ্গতিপূর্ণ

4. উপাদান ANSI/ASTM এর সাথে সঙ্গতিপূর্ণ

ভালভ বডি প্রেসার রেটিং

ক্লাস 800, সর্বোচ্চ 1920 psig@100 ডিগ্রি ফারেনহাইট

ক্লাস 1 500, সর্বোচ্চ 3600 psig@100 ডিগ্রি ফারেনহাইট

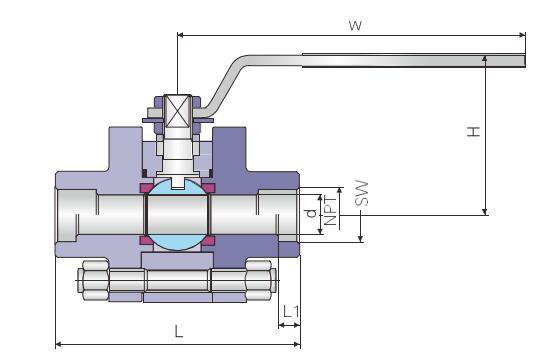

আবেদনের স্পেসিফিকেশন

1. BS5351 MSS SP-118 এর সাথে সঙ্গতিপূর্ণ ডিজাইন এবং উত্পাদন

2 সংযোগ সমাপ্তি মেনে চলে:

1)। Scoket ঢালাই প্রান্ত ANSI B16.11 এর সাথে সামঞ্জস্যপূর্ণ

2)। স্ক্রু শেষ ANSI B1.12 এর সাথে সঙ্গতিপূর্ণ। 1

3)। বাট-ঝালাই করা প্রান্তগুলি ANSI B16 এর সাথে সামঞ্জস্যপূর্ণ। 25

3. পরীক্ষা এবং পরিদর্শন API598 এর সাথে সঙ্গতিপূর্ণ

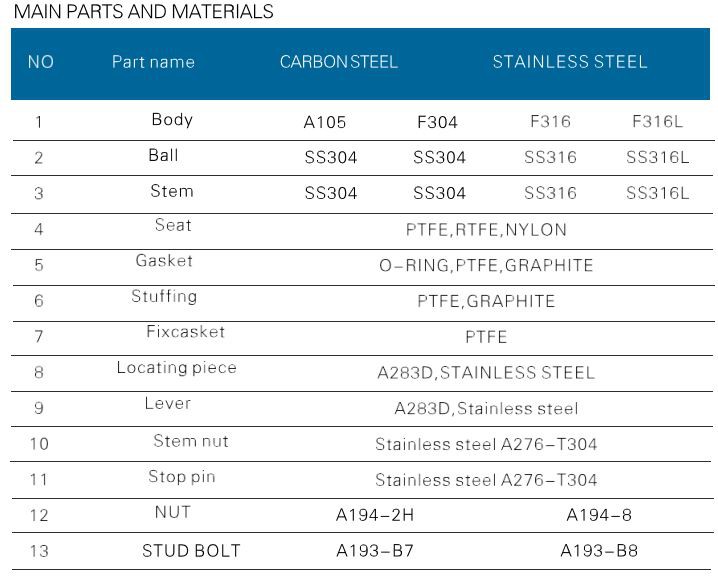

4. উপাদানগুলি ANSI/ASTM-এর সাথে সামঞ্জস্যপূর্ণ

ভালভ বডি প্রেসার রেটিং

শ্রেণী 2500, সর্বোচ্চ 6000 psig@100 ডিগ্রি ফারেনহাইট

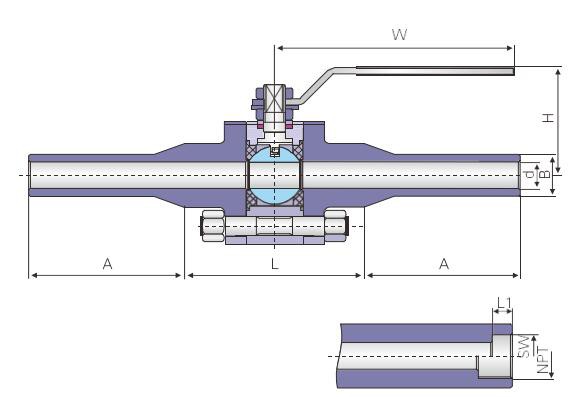

আবেদনের স্পেসিফিকেশন

1. BS5351 MSS SP-118 এর সাথে সঙ্গতিপূর্ণ ডিজাইন এবং উত্পাদন

2 সংযোগ সমাপ্তি মেনে চলে:

1)। Scoket ঢালাই শেষ ANSI B16 সঙ্গে সামঞ্জস্যপূর্ণ. 11

2)। স্ক্রু শেষ ANSI B1.12.1 এর সাথে সঙ্গতিপূর্ণ

3)। বাট-ঝালাই করা প্রান্তগুলি ANSI B16 এর সাথে সামঞ্জস্যপূর্ণ। 25

3. পরীক্ষা এবং পরিদর্শন API598 এর সাথে সঙ্গতিপূর্ণ

4. উপাদান ANSI/ASTM এর সাথে সঙ্গতিপূর্ণ

ভালভ বডি প্রেসার রেটিং

ক্লাস 800, সর্বোচ্চ 1 920 পিসিগ @ 100 ডিগ্রি ফারেনহাইট

ক্লাস 1 500, সর্বোচ্চ 3600 psig@100 F
