ধাতু থেকে ধাতু ভালভ

1। সাধারণ তথ্য

1.1স্কোপ

ম্যানুয়ালটি এমএফ ট্রিপল এক্সেন্ট্রিক বাটারফ্লাই ভালভের ক্ষেত্রে প্রযোজ্য। Actuators এবং অন্যান্য অংশ শুধুমাত্র এই ম্যানুয়াল মধ্যে সংক্ষিপ্তভাবে চালু করা হয়েছে. আরো বিস্তারিত তথ্যের প্রয়োজন হলে, প্রাসঙ্গিক অ্যাকচুয়েটর ম্যানুয়াল পড়ুন।

বিজ্ঞপ্তি:

বিশেষ কাজের পরিস্থিতিতে ভালভ নির্বাচন এবং ব্যবহার করার সময় বিশদ বিবরণে একটি সামগ্রিক বিবেচনা প্রয়োজন। এই ম্যানুয়ালটি বিভিন্ন ধরণের পণ্যের কারণে ভালভ ব্যবহার করার ক্ষেত্রে সমস্ত সম্ভাব্য পরিস্থিতির পরিচয় দেয় না। আপনি যদি ভালভটি কীভাবে ব্যবহার করবেন সে সম্পর্কে নিশ্চিত না হন বা এই ম্যানুয়ালটি কার্যকর হলে, আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন

1.2 ভালভ গঠন

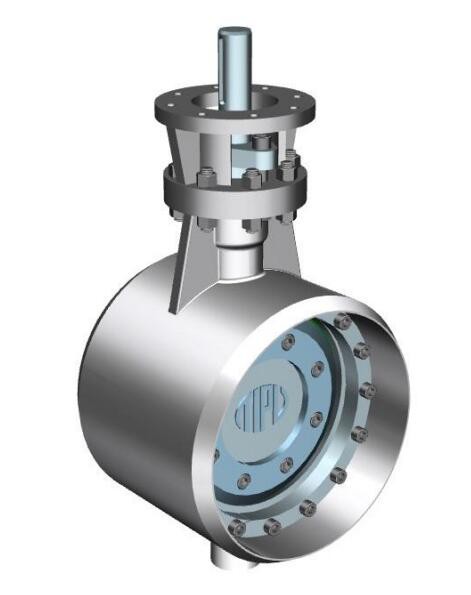

MF সিরিজের ভালভ হল মেটাল থেকে মেটাল ফ্লোটিং সিট বাই-ডিরেকশনাল সিলিং ট্রিপল এক্সেন্ট্রিক বাটারফ্লাই ভালভ। M বলতে সম্পূর্ণ ধাতব প্রজাপতি ভালভ এবং F বলতে ভাসমান সিট বাটারফ্লাই ভালভ বোঝায়।

নকল ইস্পাত A105 দিয়ে তৈরি ভালভকে প্রি-হিটিং ছাড়াই সরাসরি পাইপে ঢালাই করা যায়।

ভালভের ভাসমান আসনটি ট্রিপল এককেন্দ্রিক ভিত্তি থেকে বিকশিত হয়েছে। যখন বদ্ধ ভালভে মাঝারি পিছনের চাপ থাকে, তখন চলমান ভাসমান আসনটি ডিস্কের দিকে সামান্য সরে যায় যাতে আসন এবং সিল রিংয়ের মধ্যে একটি স্নাগ ফিট নিশ্চিত করা যায় যাতে ইতিবাচক আসনের মতো পিছনের চাপে শূন্য ফুটো হয়।

বাটারফ্লাই ডিস্ক এবং খাদ পিন দ্বারা সংযুক্ত করা হয়।

ভালভ সাধারণত গরম করার-সাপ্লাই নেটওয়ার্ক এবং স্টিম পাইপ নেটওয়ার্কে প্রয়োগ করা হয়, প্রধানত খোলা, বন্ধ এবং নিয়ন্ত্রণে ভূমিকা পালন করে।

1.4প্রযুক্তিগত বৈশিষ্ট্য সংযোগ: BW চাপ রেটিং: PN25

তাপমাত্রা পরিসীমা: -29 ডিগ্রী প্লাস 425 ডিগ্রী

প্রবাহের দিক: আপস্ট্রিম এবং ডাউনস্ট্রিম উভয়ই প্রস্তাবিত ইনস্টল করার দিক:

বড় তীরটি প্রধান সিলিং দিক নির্দেশ করে এবং ছোট তীরটি ছোট সিলিং দিক নির্দেশ করে

1.5 নিরাপত্তা ব্যবস্থা সতর্কতা:

ব্যবহারে ভালভ পরামিতি সীমা অতিক্রম করবেন না!

ব্যবহারে ভালভের পরামিতিগুলির সীমা অতিক্রম করলে ভালভের ক্ষতি হতে পারে এবং অনিয়ন্ত্রিত চাপ উপশম হতে পারে যার ফলে নিরাপত্তা দুর্ঘটনা ঘটতে পারে।

সতর্কতা:

পাইপলাইনে চাপে ভালভটি সরান বা সরান না। চাপে ভালভ সরানো এবং সরানো অনিয়ন্ত্রিত চাপ উপশম হতে পারে। ভালভ অপসারণের আগে, চাপ ছেড়ে দিতে এবং খালি মাঝারি করার জন্য পাইপলাইনে সম্পর্কিত উপাদানগুলি সরিয়ে ফেলুন। মানুষ এবং পরিবেশকে বিষক্রিয়া থেকে রোধ করতে প্রথমে পাইপলাইনে কোন মাধ্যম আছে তা নিশ্চিত করুন। নিশ্চিত করুন যে রক্ষণাবেক্ষণের সময় পাইপলাইনে কিছুই প্রবেশ করে না, অন্যথায় এটি ভালভের ক্ষতি বা নিরাপত্তা দুর্ঘটনার কারণ হতে পারে।

সতর্কতা:

প্রজাপতির চাকতির কাটিং গতি লক্ষ্য করুন!

আপনার হাত, শরীরের অন্যান্য অংশ, সরঞ্জাম এবং অন্যান্য জিনিস তরল প্যাসেজ খোলা থেকে দূরে রাখুন। নিশ্চিত করুন যে পাইপলাইনে কোন বিদেশী পদার্থ নেই। বাটারফ্লাই ডিস্ক একটি কাটিং ডিভাইসের মতো কাজ করে যখন ভালভটি চালিত হয়। যখন ভালভ সরানো হচ্ছে তখন বাটারফ্লাই ডিস্কটি স্থানান্তরিত হতে পারে। ভালভ মেরামতের অ্যাকচুয়েটরটি বন্ধ করুন বা সরান, অন্যথায় এটি ভালভের ক্ষতি বা সুরক্ষা দুর্ঘটনার কারণ হতে পারে।

সতর্কতা:

গোলমাল লক্ষ্য করুন!

ভালভ পাইপলাইনে শব্দ করতে পারে এবং শব্দের মাত্রা কাজের অবস্থার উপর ভিত্তি করে।

সতর্কতা:

ভালভের অত্যধিক গরম লক্ষ্য করুন!

যখন মাধ্যমটি উচ্চ তাপমাত্রার জল বা উচ্চ তাপমাত্রার বাষ্প হয় তখন ভালভ বডি ব্যবহারে অতিরিক্ত গরম হবে। মানুষ scalding থেকে প্রতিরোধ সতর্কতা অবলম্বন করুন.

সতর্কতা:

ভালভ উত্তোলন বা প্যাক করার সময় এর ওজন শিখুন।

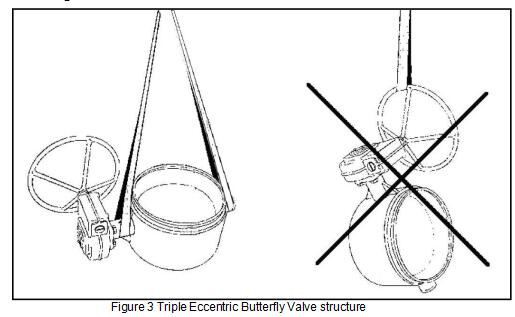

ভালভটিকে তার অ্যাকচুয়েটর, পজিশনার, লিমিট সুইচ বা পাইপলাইনের মাধ্যমে তুলবেন না। ভালভটিকে তার লগ (যদি থাকে) দিয়ে বা ভালভের শরীরে শক্তভাবে আবদ্ধ দড়ি দিয়ে উত্তোলন করুন (চিত্র 3 এ দেখানো হয়েছে)। অন্যথায় পড়ে যাওয়া অংশগুলি ভালভের ক্ষতি বা নিরাপত্তা দুর্ঘটনার কারণ হতে পারে।

বিজ্ঞপ্তি:

বাটারফ্লাই ডিস্কটি 90 ডিগ্রির বেশি ঘোরান না, অন্যথায় এটি ভালভের ক্ষতি করতে পারে। বাটারফ্লাই ডিস্কের ঘূর্ণন কোণটি 0 ডিগ্রি থেকে 90 ডিগ্রি পর্যন্ত ডিজাইন করা হয়েছে।

লক্ষ্য করুন:

ব্যবহারকারীদের এই ধরনের ভালভ দিয়ে চাপ পরীক্ষা করার প্রয়োজন হলে, অনুগ্রহ করে সিল করার অংশগুলিতে (সিলিং রিং এবং সিট) মনোযোগ দিন, বাতাস বা জলের যেকোনো ছোট কণা অপূরণীয় দা ম্যাজ কেস করবে। সিলিং পি আর্টস-এ ছোট কণা পরীক্ষা করার সর্বোত্তম উপায় হল চোখে নয়, হাত দিয়ে স্পর্শ করা।

2.পরিবহন, শিপিং এবং স্টোরেজ

পরিবহনে সম্ভাব্য ক্ষতির ফলাফল খুঁজে পেতে ভালভ এবং সম্পর্কিত উপাদানগুলি পরীক্ষা করুন। ভালভটি সাবধানে রাখা উচিত, বিশেষত ইনস্টলেশনের আগে একটি শুকনো ঘরে।

ইনস্টলেশনের আগে, ভালভটিকে ইনস্টলেশনের অবস্থানে রাখবেন না বা পোর্টে প্রটেক্টরটি সরিয়ে ফেলবেন না।

প্রসবের সময় ভালভ বন্ধ করা উচিত এবং স্টোরেজের মধ্যে সামান্য বন্ধ করা উচিত।

3. ইনস্টলেশন

3.1 সাধারণ নিয়ম সতর্কতা:

ভালভ উত্তোলন বা প্যাক করার সময় এর ওজন শিখুন। চিত্র 3 এ দেখানো উপায় অনুসরণ করুন।

পোর্টে প্রটেক্টরটি সরান এবং ভালভ ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন এবং ভিতরে পরিষ্কার করুন।

প্রসবের আগে প্রস্তুতকারক এটি ইনস্টল করে থাকলে ইনস্টলেশনের আগে অ্যাকচুয়েটরটি সরবেন না।

এটি সরানোর পরে ভুলভাবে অ্যাকচুয়েটর ইনস্টল করা বা সামঞ্জস্য করা ভালভ বা লিকের ক্ষতি হতে পারে।

পাইপলাইনে ঢালাই করার আগে ভালভটি সম্পূর্ণভাবে বন্ধ করুন। চিত্র 3-এ দেখানো হিসাবে ভালভটি পাইপলাইনের উপর তুলুন। বিভাগ 15-এর নিরাপত্তা ব্যবস্থা অনুসরণ করতে সতর্ক থাকুন।

যদি ভালভটি একটি উল্লম্ব লাইনে ঢালাই করা হয়, তাহলে ভালভটি বন্ধ করুন এবং ওয়েল্ডিং স্প্যাটার এবং ফ্লাক্সের কারণে সিল বা সিলিং পৃষ্ঠের ক্ষতি রোধ করতে 50 মিমি জলের কুশন দিয়ে এর পৃষ্ঠকে ঢেকে দিন।

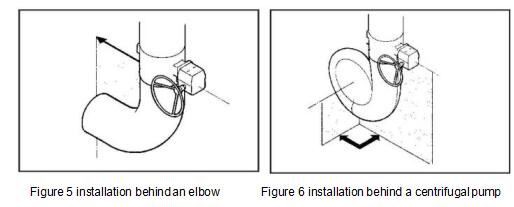

ভালভ একটি অনুভূমিক অবস্থান বা একটি উল্লম্ব অবস্থানে খাদ সঙ্গে ইনস্টল করা যেতে পারে. বড় তীর দিয়ে প্রধান সিলিং দিক এবং ছোট তীর দিয়ে ছোট সিল করার দিক নির্দেশ করার পরামর্শ দেওয়া হয়।

অক্সিজেনযুক্ত জল বা বায়ু আউটলেটের ক্ষয়কে ত্বরান্বিত করবে যখন ভালভটি একটি কেন্দ্রীভূত হিটিং সিস্টেমে ইনস্টল করা হয়। ক্ষয় রোধ করতে, ভালভের পিছনের জায়গাটি খালি করুন এবং অক্সিজেন{0}}মুক্ত গরম জল দিয়ে পূর্ণ করুন (যেমন চিত্র 4 এ দেখানো হয়েছে)।

5. অ্যাকচুয়েটর অপসারণ এবং ইনস্টল করা

5.1 সাধারণ নিয়ম সতর্কতা:

ভালভ উত্তোলন বা প্যাক করার আগে এর ওজন শিখুন

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 অ্যাকচুয়েটর (গিয়ার) সতর্কতা সরান:

পাইপলাইন দ্বারা সৃষ্ট সম্ভাব্য গতিশীল টর্কের কারণে চাপের মধ্যে ভালভ থেকে অ্যাকুয়েটরটিকে সরিয়ে ফেলবেন না!

বিজ্ঞপ্তি:

সঠিকভাবে পুনরায় ইনস্টলেশন নিশ্চিত করতে আনইনস্টল করার আগে অ্যাকচুয়েটরের অবস্থান নোট করুন।

actuator সাধারণত সমস্ত সীমিত বাদাম প্রিসেট সঙ্গে প্রস্তুতকারকের দ্বারা ইনস্টল করা হয়.

1. ভালভ চাপ ছাড়া আছে তা নিশ্চিত করতে পাইপলাইনে মাধ্যমের চাপ বন্ধ করুন।

2. অ্যাকচুয়েটর এবং সংযোগকারী জোয়ালের মধ্যে স্ক্রু সরানো।

3.অ্যাকুয়েটর অপসারণের জন্য যথাযথ সরঞ্জাম এবং উত্তোলন{1}}যন্ত্রগুলি ব্যবহার করুন৷

4.যদি থাকে, জোয়াল এবং কাপলিং সরান।

5.3 ভালভের উপর অ্যাকচুয়েটর (টারবাইন) ইনস্টল করা। 1. জোয়াল এবং ভালভ একত্রিত করুন (যদি থাকে)।

2. পরীক্ষা করুন এবং নিশ্চিত করুন যে অ্যাকচুয়েটর ইনস্টল করার আগে ভালভটি বন্ধ রয়েছে৷

3. শ্যাফ্ট এবং চাবি থেকে দূরে ইনস্টলেশন প্রভাবিত করতে পারে যে কোনো সংযুক্তি ফ্লাশ.

4. যদি অ্যাকচুয়েটর এবং শ্যাফ্টের মধ্যে একটি শ্যাফ্ট হাতা প্রয়োজন হয় তবে এটি ইনপুট শ্যাফ্টের উপরে ইনস্টল করা উচিত।

5. যখন ভালভ বন্ধ থাকে তখন খাদের কীওয়েটি প্রজাপতি ডিস্কের পৃষ্ঠের উল্লম্ব হওয়া উচিত।

6. নিশ্চিত করুন যে অ্যাকচুয়েটর আউটপুট শ্যাফ্ট হোল অ্যাকুয়েটরের চাকা ব্যবহার করে ভালভ স্টেম ইনপুট শেষের সাথে সামঞ্জস্যপূর্ণ।

7. অ্যাকচুয়েটরটি স্থিরভাবে উত্তোলন করুন এবং অ্যাকচুয়েটরটি সঠিকভাবে ইনস্টল করা আছে কিনা তা পরীক্ষা করুন।

8. বর্ধিত স্টেমের আকার (যদি প্রয়োজন হয়) ভালভ প্রস্তুতকারকের সাথে আলোচনা করা উচিত,

6 রক্ষণাবেক্ষণের জন্য বিশেষ সরঞ্জামের প্রয়োজন হয় না।

7 প্রতিস্থাপন অংশের আদেশ

প্রতিস্থাপন যন্ত্রাংশ অর্ডার করার সময় নিম্নলিখিত তথ্য প্রয়োজন:

ভালভের ধরন, অর্ডার নম্বর এবং সিরিয়াল নম্বর (ভালভ বডিতে স্ট্যাম্প)

অঙ্কনের অংশের সংখ্যা এবং নাম এবং এর প্রয়োজনীয় পরিমাণ।

সেই তথ্যগুলি সম্পর্কিত ভালভ অর্ডার ডকুমেন্টেশন থেকে অর্জিত হতে পারে।

(সামগ্রীর অংশ অর্ডারের প্রকৃত নিশ্চিতকরণ অঙ্কন সাপেক্ষে যখন এই ম্যানুয়ালটিতে উপাদানগুলির জন্য উপাদান নির্বাচন শুধুমাত্র সুপারিশ করা হয়)
