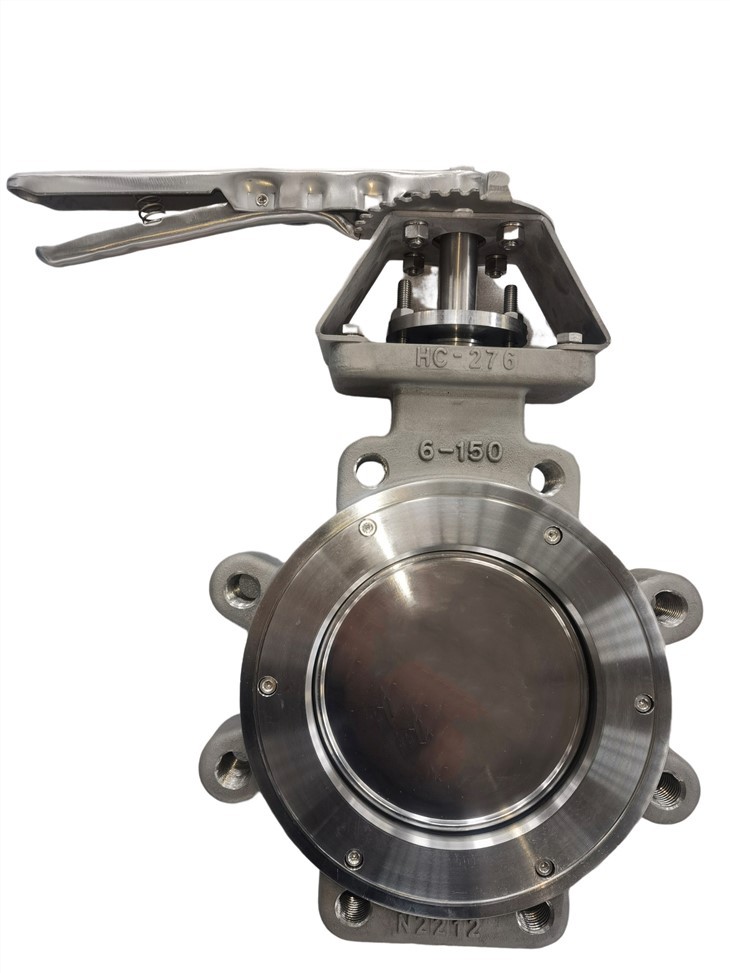

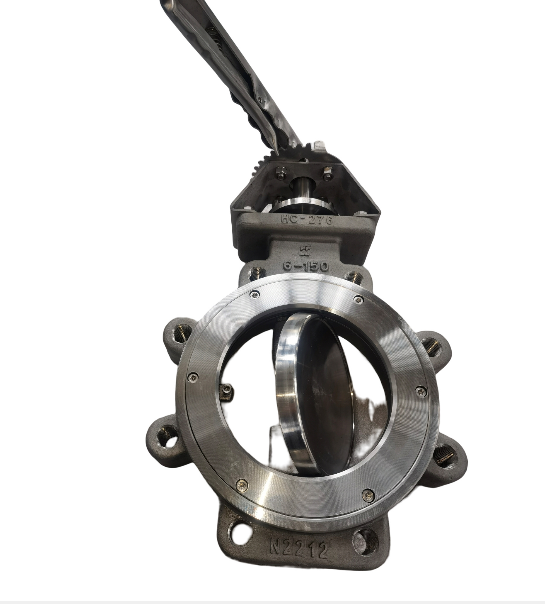

উচ্চ-কার্যকারিতা নরম আসন প্রজাপতি ভালভ

তিতুবভ নরম সীল উচ্চ-কর্মক্ষমতা প্রজাপতি ভালভ দ্বিদ্বিতীয় 1: 1 শূন্য ফাঁস ফাংশন অর্জন করতে ডাবল এক্সেন্ট্রিক নকশা গ্রহণ করে। ভালভ আসনের প্রারম্ভিক মুহুর্তে, উত্সাহী গোলাকৃতির ভালভ প্লেট একটি ক্যামের মতো প্রভাব তৈরি করে, যা ভালভ প্লেটকে অতিরিক্ত টর্ক ছাড়াই ভালভের আসন থেকে দূরে সরিয়ে দিতে পারে, এবং ভালভ প্লেটটি ভালভের আসনের সাথে যোগাযোগ করে না। এই প্রভাবটি ভালভের আসনের পরিধান হ্রাস করে, বিকৃতি ঘটনাটি হ্রাস করে এবং অপারেটিং টর্ককে হ্রাস করে। ভালভ বন্ধ হয়ে গেলে, এই ক্যামের মতো ক্রিয়াটি ভালভ প্লেটের ঘূর্ণমান গতিটিকে একটি রৈখিক গতিতে রূপান্তর করে, ভালভ প্লেটকে কার্যকরভাবে ভালভের আসনের সংস্পর্শে ঠেলে দেয় এবং ভালভ প্লেট এবং ভালভের আসনের মধ্যবর্তী এইচ লাইন যোগাযোগটি হয় কার্যকর সুনিশ্চিত করার জন্য ওয়াইপারের সাথে যোগাযোগ করুন, সিলিংয়ের ক্ষেত্রে, মাঝারিটিতে অমেধ্য জমা হওয়া এড়ানো উচিত।

ভালভ প্লেটটি ভালভ স্টেমের শঙ্কুযুক্ত পৃষ্ঠের সাথে মিলে যায় এবং মিলের যথাযথতা বেশি is যথেষ্ট লোডের অধীনে, ভালভ প্লেটটি সঠিকভাবে বন্ধ হয়ে যেতে পারে, সমাপ্তি নির্ভরযোগ্য, এবং সিলিং স্থিতিশীল।

ডিজাইন বৈশিষ্ট্য {{0}

1. ভালভ আসনটি পিটিএফই এবং ইলাস্টিক রাবারের সুবিধার সাথে মিলিত হয়, এটি জারা প্রতিরোধী এবং ভালভের আসনের পরিষেবা জীবনকে দীর্ঘায়িত করে।

2. ভালভ সিট পজিশনার এবং ভালভ শরীরের খাঁজ ডিজাইন ভালভ সিটের সঠিক এবং দৃ position় অবস্থান নিশ্চিত করে। ভাল-মুখের ভাল্বের আসন পজিশনারটি ভালভের দেহের সাথে সুষম পদ্ধতিতে সংযুক্ত হওয়ার জন্য ভাল-বল্টগুলি ব্যবহার করে ভালভের আসনের সর্বাধিক শক্ত করার শক্তি নিশ্চিত করতে এবং পাইপ রোড সিলটি নিশ্চিত করে।

3. নির্ভরযোগ্য সিলিং এবং ভাল সমর্থনকারী বল সহ ভালভের আসনটি পাইপলাইন মাঝারিটির চাপ দিয়ে সিল করা হয়। পাইপলাইন মাঝারি চাপ যত বেশি, সিলিং শক্তি তত বেশি। নিম্নচাপ বা ভ্যাকুয়ামের অধীনে, এই ধরণের বুস্টার ভালভ সিট ডিজাইন, তার নিজস্ব শক্তি সঞ্চয়স্থানের রাজ্যে, আরও ভাল সিলিং কর্মক্ষমতা প্রদান করতে পারে, পাইপলাইন মাঝারি চাপ হ্রাস পায়, শক্তিশক্তির শক্তি সঞ্চয় সেই অনুযায়ী হ্রাস পাবে, এবং যুক্তিসঙ্গত এবং অনন্য নকশা ভালভের দীর্ঘ সেবা জীবন নিশ্চিত করে;

৪) পাইপলাইন মিডিয়াতে দ্বিমুখী বায়ুচাপ সিলিং ক্ষমতা সরবরাহ করে;

৫. ভালভ আসনটি নিজেই মাঝারি তাপমাত্রা পরিবর্তন এবং পাইপলাইন চাপের সাথে স্বয়ং-সামঞ্জস্য করার ক্ষমতা রাখে, এইভাবে ভালভের আসনের পোশাকটি হ্রাস করা যায়;

6. ভালভের আসনটি প্রতিস্থাপন করা সহজ। ভালভের আসন পজিশনারটি সরিয়ে ফেলুন, ভালভ প্লেটটি বন্ধ অবস্থানে পরিণত হওয়ার পরে, ভালভের দেহের খাঁজে নতুন ভাল্বের আসন সমাবেশটি রাখুন, এবং তারপরে ভাল্বের দেহের সাথে দৃ connect়ভাবে সংযোগ স্থাপনের জন্য ভালভের আসন পজিশনারটি ব্যবহার করুন। ।

ডিজাইন স্ট্যান্ডার্ড {{0}

· ডিজাইন: এপিআই 609

Face মুখোমুখি: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· ফ্ল্যাঞ্জ শেষ: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

T বোতাম-ldালাইয়ের সমাপ্তি: ASME B16.25

· পরীক্ষা: API598

· ফায়ার সেফ: API607 / API6FA

প্রযুক্তিগত নির্দিষ্টকরণ {{0}

· আকার: 2 "~ 64" (DN100 ~ DN1600)

· শ্রেণি: 150Lb ~ 1500Lb / PN6 ~ PN250

Ection সংযোগ: ডাবল ফ্ল্যাঞ্জ / লগ / ওয়েফার (অনুরোধ হিসাবে বাট ওয়েল্ড)

· অপারেশন: ম্যানুয়াল / কৃমি গিয়ার / বায়ুসংক্রান্ত অ্যাকিউউটর / বৈদ্যুতিক অ্যাক্টিভেটর

Rature তাপমাত্রা: -60 ° C থেকে +180 ° C

· অ্যাপ্লিকেশন: বায়ু বিচ্ছেদ / বাষ্প / অফশোর প্ল্যাটফর্ম / রাসায়নিক / তেল জিজি অ্যাম্প; গ্যাস / সৌর তাপ বিদ্যুত

উপাদান বিকল্প {{0}

· দেহ: কার্বন ইস্পাত (ডাব্লুসিবি, এলসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সি 5) /

· স্টেইনলেস স্টিল (সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম) /

Up দ্বৈত স্টেইনলেস স্টিল (4 এ, 5 এ, 6 এ) /

· হস্টেলয় অ্যালোয় (এন -12 এমভি, সিডাব্লু -12 এমডাব্লু, সিডাব্লু -2 এম) /

· ইনকোনেল খাদ (সিওয়াই -40, সিডাব্লু -6 এমসি) /

· মনেল খাদ (M35-1) / মোনেল 400

· অ্যালুমিনিয়াম ব্রোঞ্জের মিশ্রণ (C95400, C95500, C95800, AB2C)

· ডিস্ক: স্টেইনলেস স্টিল (সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম) /

Up দ্বৈত স্টেইনলেস স্টিল (4 এ, 5 এ, 6 এ) হস্টেলয় অ্যালো (এন -12 এমভি, সিডাব্লু -12 এমডাব্লু, সিডব্লু -2 এম) /

· ইনকোনেল খাদ (সিওয়াই -40, সিডাব্লু -6 এমসি) /

· মনেল খাদ (M35-1) /

· অ্যালুমিনিয়াম ব্রোঞ্জের মিশ্রণ (C95400, C95500, C95800, AB2C)

M স্টেম: এসএস 420 / 17-4PH / F53 / এক্সএম-19 / মোনেল-কে 500 / ইনকনেল -625 / হস্টেলয় -276

· দেহ আসন: পিটিএফই / আরপিটিএফই
