Lotoke Titaniuml খাদ বাটারফ্লাই ভালভ প্রযুক্তিগত ম্যানুয়াল

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

টাইটানিয়াম ঢালাই ভালভাবে প্রতিষ্ঠিত অনুশীলন এবং পদ্ধতি অনুসরণ করে স্টেইনলেস স্টিলের মতো সহজেই মেশিন করা যেতে পারে। টাইটানিয়াম অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় শক্ত হয়ে কাজ করার প্রবণতা কম কিন্তু এতে তাপ পরিবাহিতা কম থাকে, যার ফলে টুলের কাটিং প্রান্তে উচ্চ তাপমাত্রা হয়। ফলস্বরূপ, হাতিয়ার জীবন অপেক্ষাকৃত ছোট। সামান্য অনুশীলনের সাথে মিলিত মেশিন পদ্ধতির প্রাথমিক জ্ঞান এবং বোঝা সন্তোষজনক ফলাফল প্রদান করবে। খুব সূক্ষ্ম চিপগুলিকে ছোট করার জন্য সতর্কতা অবলম্বন করা উচিত কারণ তারা পাইরোফোরিক (অর্থাৎ, বাতাসের উপস্থিতিতে স্বতঃস্ফূর্তভাবে জ্বলতে পারে)।

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

CP টাইটানিয়াম GTAW (গ্যাস টাংস্টেন আর্ক ওয়েল্ডিং) বা TIG (টাংস্টেন জড় গ্যাস) প্রক্রিয়া ব্যবহার করে সহজেই ঝালাই করা যায় যদি বিশুদ্ধ নিষ্ক্রিয় গ্যাস (আর্গন বা হিলিয়াম) ব্যবহার করে পর্যাপ্ত সুরক্ষা প্রদান করা হয়। ট্রেলিং শিল্ড ব্যবহার করার পরামর্শ দেওয়া হয়। ওয়েল্ডিংয়ের আগে টাইটানিয়াম অবশ্যই তেল, গ্রীস বা অন্যান্য দূষণমুক্ত হতে হবে। প্রি-হিট বা পোস্ট-তাপের প্রয়োজন নেই। ঘর্ষণ ঢালাই, লেজার ঢালাই, প্রতিরোধ ঢালাই, প্লাজমা আর্ক ঢালাই, ইলেক্ট্রন বিম ঢালাই, এবং প্রসারণ বন্ধন ব্যবহার করা যেতে পারে।

বাণিজ্যিকভাবে খাঁটি টাইটানিয়ামের একটি প্রসার্য শক্তি 275 থেকে 590 MPa পর্যন্ত থাকে এবং এই শক্তিটি প্রাথমিকভাবে অক্সিজেন সামগ্রী এবং লোহার সামগ্রীর মাধ্যমে নিয়ন্ত্রিত হয়। অক্সিজেন এবং আয়রনের পরিমাণ যত বেশি, শক্তি তত বেশি। আমরা বর্তমানে Ti-3A1-2.5V থেকে 620 MPa এর প্রসার্য শক্তি সহ Ti-15Mo-5Zr-3AI ​​পর্যন্ত 1250 MPa এর প্রসার্য শক্তি সহ বিভিন্ন টাইটানিয়াম অ্যালয় তৈরি করছি।

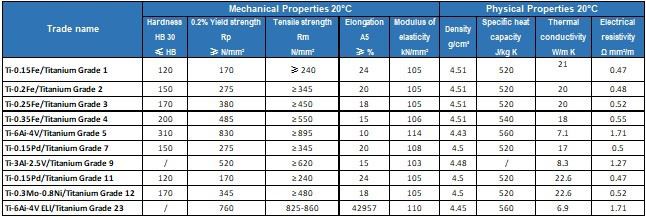

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম বা টাইটানিয়াম সংকর ধাতুগুলি অত্যন্ত কম তাপমাত্রায়ও ভঙ্গুর হয় না। বিশেষ করে, বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম এবং Ti-5A1-2.5Sn EL1 এমনকি 4.2 K (-269 ডিগ্রি) ব্যবহার করা যেতে পারে। (চিত্র 4)

ক্লান্তি শক্তি (107 চক্র) প্রায় 50 শতাংশ প্রসার্য শক্তির সমতুল্য, এবং ঢালাই ক্লান্তি শক্তিতে উল্লেখযোগ্য হ্রাস ঘটায় না। (ডুমুর। 5 এবং 6) উপরন্তু, এমনকি সমুদ্রের জলে, বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম এবং টাইটানিয়াম অ্যালয় উভয়ই ক্লান্তি শক্তিতে প্রায় কোনও হ্রাস পায় না।

টাইটানিয়াম অ্যালয়েসের ফ্র্যাকচার শক্ততা 28 থেকে 108MPa.m1/2 পর্যন্ত এবং প্রসার্য ফলন শক্তির সাথে নেতিবাচক সম্পর্ক রয়েছে। ফ্র্যাকচারের দৃঢ়তা মাইক্রোস্ট্রাকচারের উপর নির্ভরশীল, এবং এইভাবে অ্যাসিকুলার স্ট্রাকচার সহ উপাদানগুলিতে ফ্র্যাকচারের শক্ততা বেশি।

ইস্পাত উপযোগী কৌশল এবং সরঞ্জাম ব্যবহার করে ঘরের তাপমাত্রায় টাইটানিয়াম সহজেই তৈরি হয়। যখন সঠিক পরামিতিগুলি প্রতিষ্ঠিত হয়, তখন টাইটানিয়াম এবং এর সংকর ধাতুগুলির সাথে স্টেইনলেস স্টিলের সাথে অর্জনযোগ্য সহনশীলতাগুলি সম্ভব। তিনটি কারণ টাইটানিয়ামের গঠনকে অন্যান্য ধাতুর গঠন থেকে কিছুটা আলাদা করে।

1. টাইটানিয়ামের ঘরের তাপমাত্রার নমনীয়তা, অভিন্ন প্রসারণ দ্বারা পরিমাপ করা হয়, অন্যান্য সাধারণ কাঠামোগত ধাতুর তুলনায় কম হতে পারে। এর মানে হল যে টাইটানিয়ামের আরও উদার বেন্ড রেডিআই প্রয়োজন হতে পারে এবং কম প্রসারিত গঠনযোগ্যতা রয়েছে।

2. টাইটানিয়ামের স্থিতিস্থাপকতার মডুলাস ইস্পাতের প্রায় অর্ধেক। এটি টাইটানিয়াম গঠনের পরে উল্লেখযোগ্য বসন্ত ফিরে আসে যার জন্য ক্ষতিপূরণ দিতে হবে।

3. স্টেইনলেস স্টিলের তুলনায় টাইটানিয়ামের গলদ প্রবণতা বেশি। টাইটানিয়াম মেটাল ডাইস বা অন্যান্য গঠনকারী সরঞ্জামের সংস্পর্শে (বিশেষ করে চলমান যোগাযোগ) যে কোনও গঠনের অপারেশনে তৈলাক্তকরণের প্রতি গভীর মনোযোগের প্রয়োজন।

ATI unalloyed টাইটানিয়ামের বিভিন্ন গ্রেড গঠনযোগ্যতার মধ্যে পার্থক্য প্রদর্শন করে। গ্রেড 1, 11 এবং 17 টাইটানিয়াম, যা সবচেয়ে নরম এবং সবচেয়ে নমনীয় গ্রেড, সর্বাধিক গঠনযোগ্যতা প্রদর্শন করে। গ্রেড 2, 7 এবং 16 টাইটানিয়ামের সামান্য বড় শক্তিগুলি এখনও বেশ গঠনযোগ্য, তবে গ্রেড 1, 11 বা 17 এর চেয়ে কম। গ্রেড 4 টাইটানিয়ামের উচ্চ শক্তি এটিকে CP টাইটানিয়াম সংকর ধাতুগুলির মধ্যে সবচেয়ে কম গঠনযোগ্য করে তোলে।

সাধারণত, টাইটানিয়াম পৃষ্ঠতলগুলি মিল থেকে প্রাপ্ত অপারেশন গঠনের জন্য গ্রহণযোগ্য। হ্যান্ডলিংয়ের সময় প্রবর্তিত গজ এবং অন্যান্য পৃষ্ঠের চিহ্নগুলি স্যান্ডিং করে মুছে ফেলতে হবে। প্রান্ত ক্র্যাকিং প্রতিরোধ করার জন্য, burred এবং ধারালো প্রান্ত গঠনের আগে মসৃণ ফাইল করা উচিত।

সাধারণ জারা

টাইটানিয়াম সমুদ্রের জল, লবণ brines, অজৈব লবণ, ব্লিচ, ভেজা ক্লোরিন, ক্ষারীয় দ্রবণ, অক্সিডাইজিং অ্যাসিড এবং জৈব অ্যাসিড সহ বিস্তৃত পরিবেশে ক্ষয় প্রতিরোধের দুর্দান্ত প্রতিরোধ করে। টাইটানিয়াম ফ্লোরাইড, শক্তিশালী হ্রাসকারী অ্যাসিড, খুব শক্তিশালী কস্টিক দ্রবণ এবং অ্যানহাইড্রাস ক্লোরিনের সাথে বেমানান। এর দাহ্যতার কারণে, টাইটানিয়াম হল ক্ষয়-প্রতিরোধী টাইটানিয়াম বিশুদ্ধ অক্সিজেন পরিষেবার জন্য উপযুক্ত নয়। টাইটানিয়াম কোন বিষাক্ত আয়নকে জলীয় দ্রবণে ছেড়ে দেয় না, এইভাবে দূষণ প্রতিরোধে সাহায্য করে।

ফাটল জারা

টাইটানিয়ামের লবণের দ্রবণে ফাটলের ক্ষয় প্রতিরোধের দুর্দান্ত প্রতিরোধ রয়েছে এবং সাধারণত স্টেইনলেস স্টীলগুলিকে ছাড়িয়ে যায়। অনালোয়ড সিপি টাইটানিয়াম (গ্রেড 1, 2, 3 এবং 4) সাধারণত 80 ডিগ্রী (175 ডিগ্রী ফারেনহাইট) এর কম তাপমাত্রায় যেকোনো পিএইচ-এ ফাটলের ক্ষয় ভোগ করে না। প্যালাডিয়াম অ্যালোয়েড সিপি টাইটানিয়াম (গ্রেড 7, 11, 16 এবং 17) বেশি প্রতিরোধী এবং সাধারণত 1-এর বেশি pH-এ 250 ডিগ্রি (480 ডিগ্রি ফারেনহাইট) এর নিচে তাপমাত্রায় ফাটল ক্ষয় হয় না।

মাইক্রোবায়োলজিক্যালি প্রভাবিত জারা (MIC)

টাইটানিয়াম MIC থেকে অনাক্রম্য বলে মনে হচ্ছে। তারা বায়োফাউলিং ভোগ করে, কিন্তু এটি ক্লোরিনেশন দ্বারা নিয়ন্ত্রিত হতে পারে (যা টাইটানিয়ামকে ক্ষতিগ্রস্ত করে না)।

তাড়িত জারা

যদিও এটি একটি প্রতিক্রিয়াশীল ধাতু, প্যাসিভ ফিল্মের চরম স্থায়িত্বের কারণে যা এর পৃষ্ঠে তৈরি হয়, টাইটানিয়াম সাধারণত মহৎ আচরণ প্রদর্শন করে। এইভাবে এটি অন্যান্য ধাতুর সাথে মিলিত হলে ক্যাথোড হিসাবে কাজ করে। টাইটানিয়াম গ্যালভানিক জারা দ্বারা প্রভাবিত হয় না, তবে অন্যান্য ধাতুর ক্ষয়কে ত্বরান্বিত করতে পারে।

স্ট্রেস জারা ক্র্যাকিং

গরম ক্লোরাইড লবণ দ্রবণে টাইটানিয়ামের স্ট্রেস জারা ক্র্যাকিংয়ের দুর্দান্ত প্রতিরোধ রয়েছে।

ক্ষয় ক্ষয়

টাইটানিয়াম 40 মি/সেকেন্ডের বেশি বেগে প্রবাহিত এবং ক্ষয়জনিত ক্ষয়-প্রবাহের চমৎকার প্রতিরোধ প্রদর্শন করে।

হাইড্রোজেন এমব্রিটলমেন্ট

টাইটানিয়াম কিছু পরিস্থিতিতে হাইড্রোজেন ক্ষয় হওয়ার জন্য সংবেদনশীল। এটি সাধারণত কম- শক্তির গ্রেড 1 এবং গ্রেড 2 টাইটানিয়াম অ্যালয়গুলির জন্য উচ্চ শক্তির টাইটানিয়াম অ্যালয়গুলির তুলনায় কম সমস্যা হয়৷ টাইটানিয়াম দ্বারা হাইড্রোজেন শোষণ সাধারণত ঘটে যখন তাপমাত্রা 80 ডিগ্রী (175 ডিগ্রী ফারেনহাইট) এর উপরে থাকে এবং টাইটানিয়াম গ্যালভানিক্যালভাবে একটি সক্রিয় ধাতু বা একটি প্রভাবিত স্রোতের সাথে মিলিত হয় বা পিএইচ 3 এর কম বা 12 এর বেশি হয়।

জারা প্রতিরোধের জন্য অ্যাপ্লিকেশানগুলি সাধারণত CP-Ti (ASTMGrades 1, 2, 3, 4) ব্যবহার করে, যেগুলি ভাল জারা প্রতিরোধী কিন্তু কম শক্তির উপাদান৷ এগুলি যথাক্রমে ট্যাঙ্ক, হিট এক্সচেঞ্জার, চুল্লির জাহাজ ইত্যাদিতে ব্যবহৃত হয়৷ রাসায়নিক-প্রসেসিং, ডিস্যালিনেশন এবং পাওয়ার জেনারেশন প্লান্ট। কিছু জারা অ্যাপ্লিকেশনের জন্য, ASTM গ্রেড 7, 8, এবং 11 ব্যবহার করা হয়। ইনমেডিসিন ক্ষেত্রে, গ্রেড 2 সাধারণত কম{10}}শক্তি প্রয়োগে ব্যবহৃত হয়, যেখানে গ্রেড 5 (Ti-6Al-4V) সাধারণত উচ্চ শক্তির প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে নিযুক্ত করা হয়।

উচ্চ-শক্তি কর্মক্ষমতার জন্য অ্যাপ্লিকেশনগুলি উচ্চ-শক্তির টাইটানিয়াম অ্যালয় ব্যবহার করে যেমন Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, অন্যদের মধ্যে, কিন্তু Ti-6Al-4V খাদটি অনন্য কারণ এটি আকর্ষণীয় বৈশিষ্ট্য, ভাল কার্যক্ষমতা এবং উত্পাদন অভিজ্ঞতা এবং উচ্চ বাণিজ্যিক প্রাপ্যতা একত্রিত করে। অতএব, এই খাদটি রূপান্তরিত হয়েছিল। নির্দিষ্ট অ্যাপ্লিকেশনের জন্য টাইটানিয়াম সংকর ধাতু নির্বাচন করার সময় অন্যান্য সংকর ধাতুর তুলনা করা আবশ্যক।

তাপ স্থানান্তর

টাইটানিয়ামের জন্য একটি প্রধান শিল্প প্রয়োগ হল তাপ স্থানান্তর অ্যাপ্লিকেশন যার জন্য শীতল করার মাধ্যম হল সমুদ্রের জল, লোনা জল বা দূষিত জল। টাইটানিয়াম কনডেন্সার, শেল এবং টিউব হিট এক্সচেঞ্জার এবং প্লেট এবং ফ্রেম হিট এক্সচেঞ্জারগুলি পাওয়ার প্ল্যান্ট, শোধনাগার, শীতাতপ নিয়ন্ত্রণ ব্যবস্থা, রাসায়নিক উদ্ভিদ, অফশোর প্ল্যাটফর্ম, পৃষ্ঠের জাহাজ এবং সাবমেরিনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

লক্ষ লক্ষ ফুট ঢালাই করা টাইটানিয়াম টিউবিং পাওয়ার প্ল্যান্ট কনডেন্সার পরিষেবায় রয়েছে এবং শীতল জলের দিকে ক্ষয়ের কারণে কোনও ব্যর্থতার রিপোর্ট করা হয়নি।

DSA-মাত্রিক স্থিতিশীল অ্যানোডস

টাইটানিয়াম ডিএসএর অনন্য বৈদ্যুতিক রাসায়নিক বৈশিষ্ট্যগুলি এটিকে ক্লোরিন, ক্লোরেট এবং হাইপোক্লোরাইট উত্পাদনের জন্য সবচেয়ে শক্তি দক্ষ ইউনিট করে তোলে।

বিশুদ্ধকরণ

ক্ষয়, ক্ষয় এবং উচ্চ ঘনীভবনের প্রতি এর চমৎকার প্রতিরোধ ক্ষমতা টাইটানিয়ামকে ডিস্যালিনেশন প্ল্যান্টের গুরুত্বপূর্ণ অংশগুলির জন্য খরচ-কার্যকর এবং নির্ভরযোগ্য উপাদান করে তোলে। খুব পাতলা প্রাচীরযুক্ত ঢালাই করা টিউবিংয়ের বর্ধিত ব্যবহার টাইটানিয়ামকে তামার-নিকেলের সাথে প্রতিযোগিতামূলক করে তোলে।

নিষ্কাশন এবং ইলেক্ট্রো-ধাতুর জয়

টাইটানিয়াম চুল্লিতে আকরিক থেকে ধাতুগুলির হাইড্রোমেটালার্জিক্যাল নিষ্কাশন হল গলানোর প্রক্রিয়াগুলির একটি পরিবেশগতভাবে বন্ধুত্বপূর্ণ বিকল্প। তামা, সোনা, ম্যাঙ্গানিজ এবং ম্যাঙ্গানিজ ডাই অক্সাইডের মতো ধাতুর ইলেক্ট্রো-উইনিং এবং ইলেক্ট্রো-শোধনে টাইটানিয়াম ইলেক্ট্রোডের ব্যবহারকে উৎসাহিত করে বর্ধিত আয়ুষ্কাল, বর্ধিত শক্তির দক্ষতা এবং অধিকতর পণ্যের বিশুদ্ধতা।

চিকিৎসা

টাইটানিয়াম ব্যাপকভাবে ইমপ্লান্ট, অস্ত্রোপচার ডিভাইস, পেসমেকার কেস এবং সেন্ট্রিফিউজের জন্য ব্যবহৃত হয়। টাইটানিয়াম সমস্ত ধাতুগুলির মধ্যে সবচেয়ে জৈব সামঞ্জস্যপূর্ণ কারণ এটি শরীরের তরল দ্বারা আক্রমণের প্রতিরোধ, এর উচ্চ শক্তি এবং এর নিম্ন মডুলাস।

হাইড্রোকার্বন প্রক্রিয়াকরণ

কম ডাউনটাইম এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে দীর্ঘ সরঞ্জাম জীবনের প্রয়োজন, তাপ এক্সচেঞ্জার, জাহাজ, কলাম এবং শোধনাগার, এলএনজি প্ল্যান্ট এবং অফশোর প্ল্যাটফর্মে পাইপিং সিস্টেমে টাইটানিয়াম ব্যবহারের পক্ষে। টাইটানিয়াম হাইড্রোকার্বন, হাইড্রোজেন সালফাইড, ব্রাইন এবং কার্বন ডাই অক্সাইড দ্বারা সাধারণ আক্রমণ এবং স্ট্রেস জারা ক্র্যাকিং থেকে প্রতিরোধী।

সামুদ্রিক অ্যাপ্লিকেশন

উচ্চ দৃঢ়তা, উচ্চ শক্তি এবং ব্যতিক্রমী ক্ষয়/ক্ষয় প্রতিরোধের কারণে, টাইটানিয়াম বর্তমানে সাবমেরিন বল ভালভ, ফায়ার পাম্প, হিট এক্সচেঞ্জার, কাস্টিং, গভীর সমুদ্রের সাবমারসিবলের জন্য হুল উপাদান, ওয়াটার জেট প্রপালশন সিস্টেম, শিপবোর্ড কুলিং এবং পাইপিং সিস্টেমের জন্য ব্যবহৃত হচ্ছে।

রাসায়নিক প্রক্রিয়াকরণ

নাইট্রিক অ্যাসিড, জৈব অ্যাসিড, ক্লোরিন ডাই অক্সাইড, বাধা হ্রাসকারী অ্যাসিড এবং হাইড্রোজেন সালফাইডের মতো আক্রমণাত্মক যৌগগুলির প্রক্রিয়াকরণে টাইটানিয়াম ভেসেল, হিট এক্সচেঞ্জার, ট্যাঙ্ক, অ্যাজিটেটর, কুলার এবং পাইপিং সিস্টেম ব্যবহার করা হয়।

স্ট্রাকচারাল/আর্কিটেকচারাল অ্যাপ্লিকেশন

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

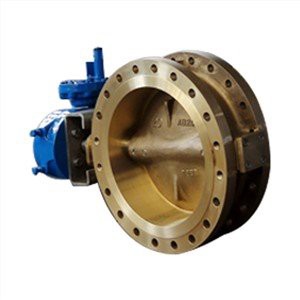

প্রজাপতি ভালভ স্ট্যান্ডার্ড উত্পাদন পরিসীমা
	ANSI ক্লাস 150	ANSI ক্লাস 300	ANSI ক্লাস 600
রেটিং-Psi	285	740	1440
রেটিং-বার	20	50	100
সাইজ-ইঞ্চি	2-60	2-48	2-24
আকার-মিমি	DN50-DN1500	DN50-DN1200	DN50-DN600
টেস্টিং টেস্টিং	API 598
ফেস টু ফেস স্পেসিফিকেশন	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
এন্ড ফ্ল্যাঞ্জ স্পেসিফিকেশন	ASME B16.5: ক্লাস 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
সংযোগ	ওয়েফার, লগড, ডাবল ফ্ল্যাঞ্জড
অ্যাকচুয়ারার-ম্যানুয়াল	লিভার হ্যান্ডেল, ওয়ার্ম গিয়ার অপারেটর
অ্যাকচুয়েটর-স্বয়ংক্রিয়	বৈদ্যুতিক মোটর, বায়ুসংক্রান্ত ডাবল অ্যাক্টিং, বায়ুসংক্রান্ত স্প্রিং রিটার্ন
